Guia Linear

Guias lineares (trilhos lineares), como componentes principais do movimento linear de precisão, são classificados principalmente com base no tipo de elemento rolante, altura estrutural (método de montagem), método de travamento e especificações dimensionais para atender às diversas necessidades de diferentes equipamentos em termos de capacidade de carga, rigidez, precisão, espaço de instalação e custo.

As classificações principais são as seguintes:

Classificação por tipo de elemento rolante

Guias do tipo esfera: Use esferas de aço como elementos rolantes, como as séries HGH, HGW, EGH, EGW, HGL, MGN e MGW. Eles são caracterizados por baixa resistência ao atrito, movimento suave e excelente desempenho em alta velocidade, tornando-os adequados para a maioria das aplicações de uso geral de alta precisão e alta velocidade.

Guias tipo rolo: Utilizam rolos cilíndricos como elementos rolantes, como as séries RGH e RGW. Eles são caracterizados por uma grande área de contato, rigidez extremamente alta, capacidade de carga e resistência ao impacto, tornando-os adequados para condições de trabalho exigentes que exigem máquinas-ferramentas de corte pesadas e grandes equipamentos.

Classificação por Altura Estrutural (Método de Montagem)

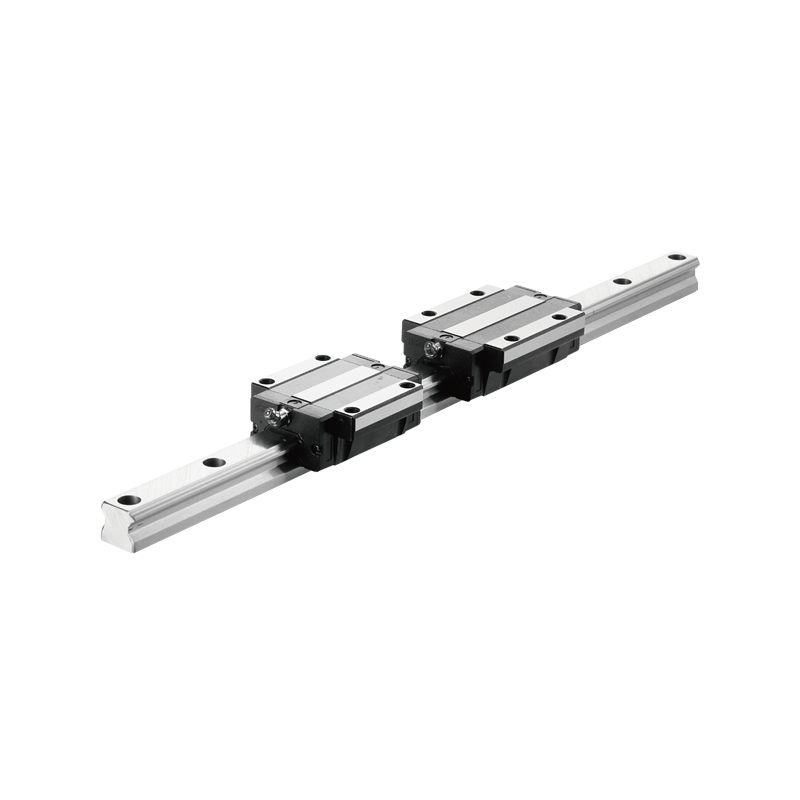

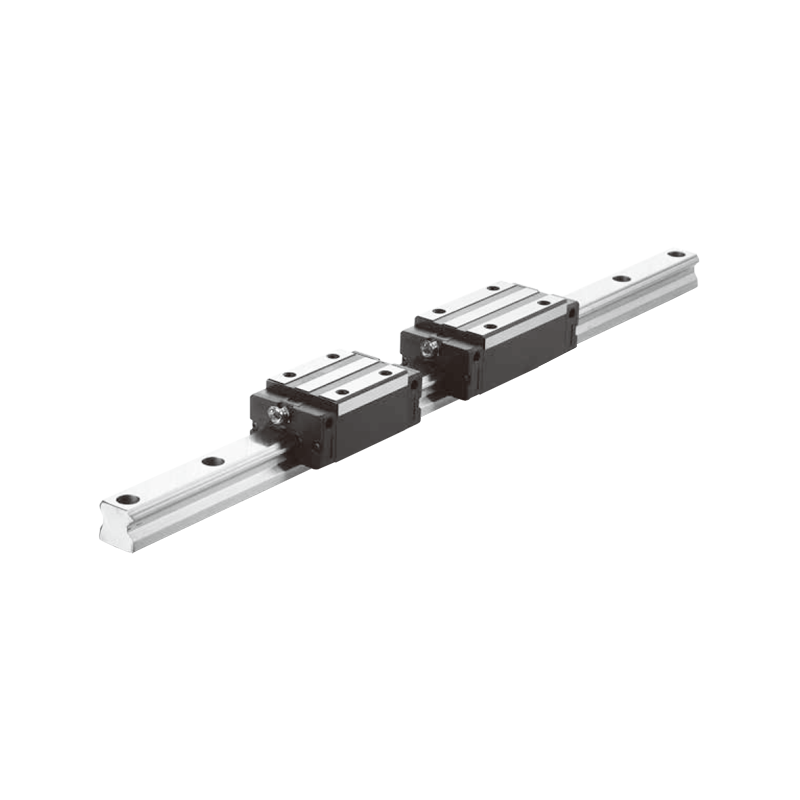

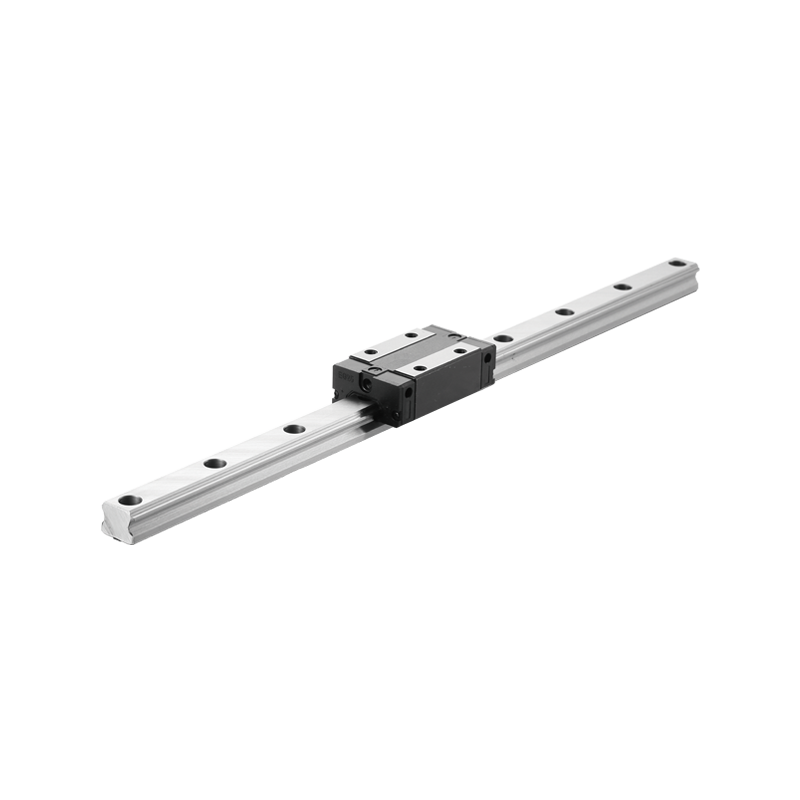

Controles deslizantes de alto tipo de montagem: como séries HGH, HGW, HGL, HGR, RGH, RGW. A altura total do bloco deslizante é relativamente alta, resultando em maior rigidez e capacidade de carga. Esta é a escolha padrão para a maioria das máquinas-ferramentas e equipamentos industriais.

Controles deslizantes de baixa montagem: como séries EGH e EGW. A altura total do bloco deslizante é relativamente baixa, economizando espaço de instalação vertical. Adequado para projetos compactos onde a altura total do equipamento é limitada.

Classificação pelo Método de Bloqueio e Estrutura Especial

Tipo Top-Lock (Padrão): A maioria das séries usa parafusos que travam na parte superior do bloco deslizante.

Corrediças do tipo Bottom-Lock: como a série HGR-T. Os parafusos travam na lateral ou na parte inferior do bloco deslizante. Adequado para aplicações onde a parte superior do bloco deslizante não pode ser acessada ou onde uma mesa de trabalho precisa ser montada por cima.

Sliders em miniatura: como MGN, série MGW. Compacto em tamanho, projetado para aplicações onde o espaço e o peso são extremamente sensíveis, como instrumentos de precisão, pequenos equipamentos automatizados, robôs e plataformas ópticas.

A matriz de produto de guia linear determina o desempenho do núcleo por meio de elementos rolantes (esferas/rolos), adapta-se às restrições de espaço por meio da altura de montagem (alta/baixa) e atende aos requisitos específicos de instalação por meio de estruturas especiais (tipo de travamento, miniaturização). Os usuários podem selecionar as séries mais adequadas com base em uma avaliação abrangente de carga, rigidez, velocidade, precisão e condições de instalação.
