Mini Guia Linear Série MGW-C/H

Principais Parâmetros Técnicos e Seleção
1. Filosofia de Projeto: Aplica o princípio do "momento de inércia da área", aumentando significativamente o momento de inércia da seção transversal através do aumento da largura, conseguindo assim um salto qualitativo na resistência à flexão e torção dentro de um pequeno espaço vertical.
2. Faixa de especificações: Disponível em especificações como MGW7, MGW9, MGW12, MGW15, etc., onde o número representa a largura do trilho-guia (unidade: mm). Para a mesma especificação numérica (por exemplo, MGN9 e MGW9), a série MGW tem uma largura de controle deslizante e uma largura de trilho-guia maiores.
3. Critérios de seleção principais:
A altura ainda é a principal restrição: confirme a altura total máxima permitida para instalação do equipamento.
Priorize o design de carroceria larga: dentro da faixa de altura permitida, escolher a série MGW em vez da série MGN resultará diretamente em melhorias significativas de desempenho.
Verifique a carga e o torque: Se a aplicação envolver forças excêntricas significativas ou exigir suavidade de movimento extremamente alta, a série MGW é uma escolha mais confiável.

Aplicações
A mini guia linear da série MGW-C/H é a escolha ideal para os seguintes equipamentos em miniatura de primeira linha com requisitos exigentes de espaço e desempenho:
Sistemas ópticos de ultraprecisão: Mecanismos de ajuste em miniatura para telescópios espaciais, unidades de micromovimento para estágios de máscara em máquinas de litografia de última geração.
Inspeção de semicondutores de última geração: estágios de varredura para instrumentos de medição de morfologia em nanoescala (como microscópios de força atômica AFM), eixos de movimento de precisão para equipamentos de detecção de defeitos de wafer.
Engenharia biomédica: Estágios de espécimes para microscópios confocais, braços em miniatura de alta rigidez para robôs de cirurgia celular. Fabricação e micromontagem de precisão: equipamentos de posicionamento de precisão para componentes em miniatura (como MEMS) e plataformas de alinhamento ativo para matrizes de fibra óptica.

O mini guia linear da série MGW-C/H representa a evolução da tecnologia de orientação linear em miniatura, da simples "resolução do problema da existência" para a "busca pela excelência" Isso demonstra que, mesmo dentro de milímetros, os engenheiros ainda podem dotar os componentes de um desempenho mecânico poderoso por meio de um design engenhoso. Escolher a série MGW significa que o design do seu dispositivo em miniatura não apenas busca compacidade, mas também prioriza robustez, estabilidade e confiabilidade inerentes. É uma pedra angular estratégica para a construção de sistemas de movimento de precisão de alto desempenho em um espaço confinado, ajudando seus produtos a estabelecer uma sólida vantagem de hardware na competição tecnológica de ponta.

_Parâmetros

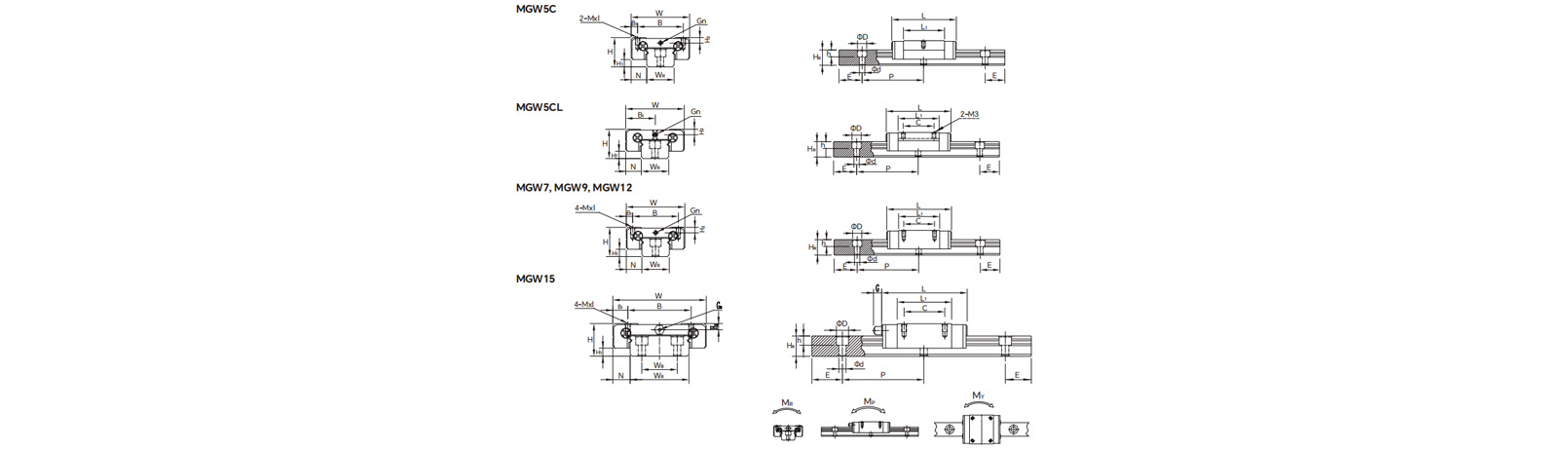

_Desenhos

_{Suporta seleção de combinação de produtos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
