Mini Guia Linear Série MGN-C/H

Lar · Produtos · Guia Linear · Mini Guia Linear Série MGN-C/H

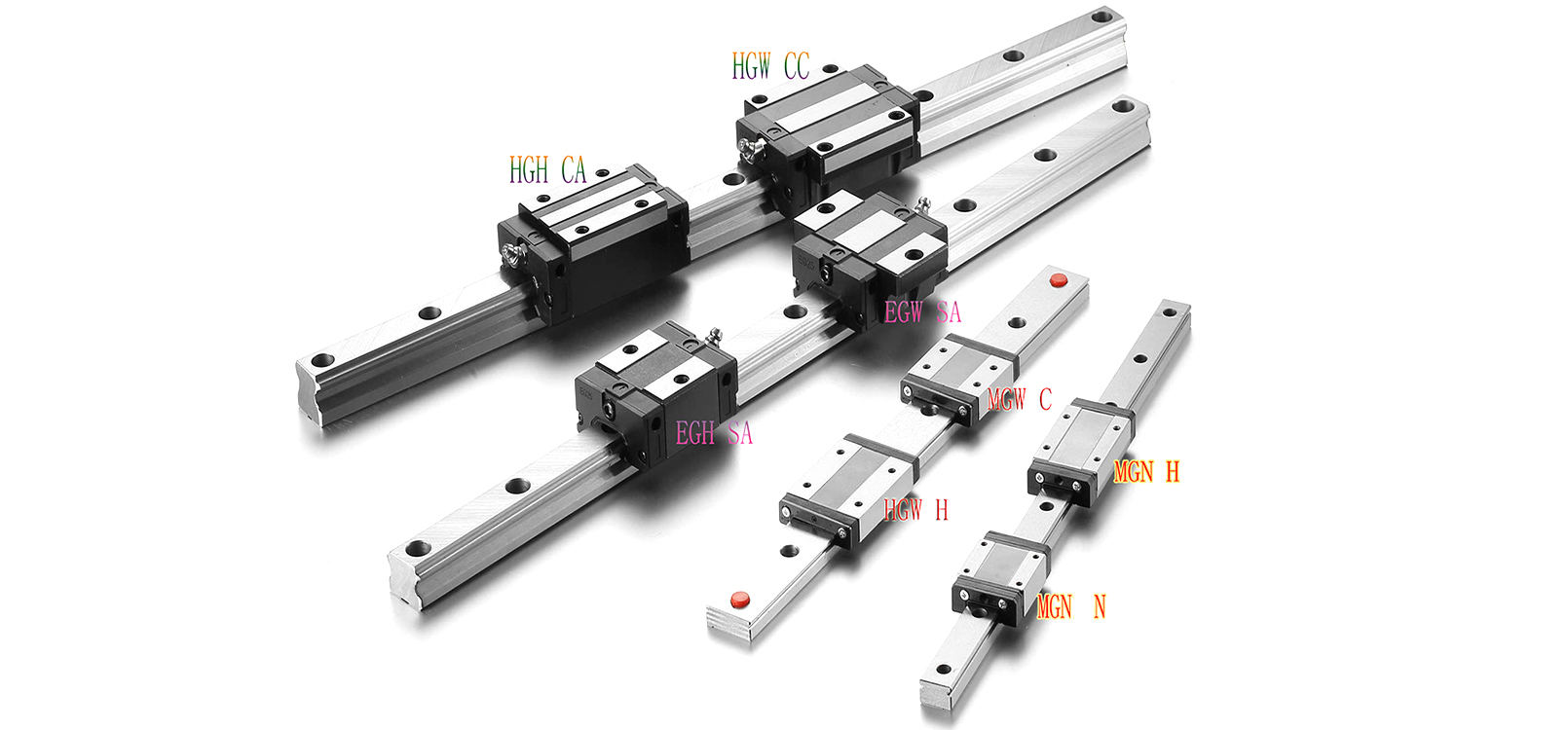

Mini Guia Linear Série MGN-C/H

A série MGN-C/H é uma guia linear miniaturizada e compacta do tipo esfera. Sua largura de trilho normalmente varia de 3 mm a 12 mm, com uma altura de controle deslizante extremamente baixa e uma estrutura altamente sofisticada. Apesar de seu pequeno tamanho, ele herda totalmente as características de alta precisão, alta rigidez e movimento suave de guias lineares maiores. Por meio de um sistema preciso de circulação de esferas em miniatura, ele obtém suporte de carga confiável e orientação precisa dentro de um espaço interno limitado, o que o torna crucial para obter posicionamento submicrométrico e movimento repetitivo em dispositivos em miniatura.

Inquérito

ANTERIOR: Mini Guia Linear Série MGW-C/H Próximo: Guia linear tipo rolo série RGW-CC/HC

Tecnologia

O valor central do guia linear Mini da série MGN-C/H reside na "precisão em miniatura", alcançando um desempenho intransigente em miniaturização extrema.

Características de desempenho	Guias lineares em miniatura da série MGN-C/H	Guias lineares compactas padrão (HGH9)	Valores Essenciais
Posicionamento central	Compacto, leve e altamente preciso, projetado especificamente para equipamentos de precisão com espaço limitado.	Compacto e de alto desempenho, adequado para equipamentos compactos padrão.	Abrindo novas dimensões no controle de movimento de precisão para microdispositivos.
Dimensões e Peso	Extremamente compacto e leve. As larguras das guias variam de 3 mm, 5 mm, 7 mm, 9 mm e 12 mm, com pesos medidos em gramas, reduzindo significativamente a inércia das peças móveis.	As larguras normalmente começam em 15 mm; essas guias são relativamente pesadas.	Fornecendo a base física para miniaturização de dispositivos, portabilidade e alta resposta dinâmica.
Projeto Estrutural	Altamente integrado. Possui controles deslizantes flangeados de peça única ou controles deslizantes quadrados compactos com furos de montagem para microparafusos, como M2 e M3.	Design modular padrão.	Economiza significativamente espaço de design, facilitando a integração em PCBs, plataformas ópticas ou pequenos gabinetes.
Precisão Operacional	Alta precisão. Oferece precisão miniaturizada que varia do grau padrão (N) ao grau de precisão (P), permitindo precisão de posicionamento repetível no nível micrométrico ou mesmo submicrométrico.	Alto.	Garante precisão operacional para microdispositivos (por exemplo, manipulação de células, alinhamento de fibras).
Capacidade de carga	Relativamente baixo, mas suficiente. As cargas nominais variam de alguns newtons a várias centenas de newtons, combinando perfeitamente com as capacidades de saída dos microatuadores (como micromotores de passo/servo e cerâmicas piezoelétricas).	Relativamente alto.	Alcança uma correspondência ideal entre força e movimento em microescala, evitando desperdício de desempenho.
Lubrificação e Vedação	Pré-preenchido com microlubrificante de alto desempenho e equipado com tiras de vedação miniaturizadas para atender aos requisitos de manutenção a longo prazo.	Vedação e lubrificação padrão.	Adequado para ambientes com altos requisitos de limpeza e manutenção, como laboratórios e salas limpas.

Principais Parâmetros Técnicos e Guia de Seleção
1. Diferenciação de modelos:
Tipo MGN-C: controle deslizante miniatura tipo flange. Montado lateralmente, com a superfície de montagem nivelada com a superfície superior do trilho, este modelo oferece a altura total de instalação que mais economiza espaço, adequada para layouts verticais com espaço extremamente limitado.
Tipo MGN-H: Controle deslizante quadrado em miniatura. Montado na parte superior, com a superfície de montagem mais alta que o trilho, oferecendo instalação estável e fácil, tornando-o uma opção em miniatura mais versátil.
2. Precisão e pré-carga: Apesar do seu tamanho pequeno, a precisão do grau de precisão (P) e a pré-carga leve (C1) estão disponíveis para melhorar a rigidez e eliminar a folga.
3. Pontos-chave da seleção:
O espaço é primordial: defina claramente as limitações de largura, altura e comprimento do espaço de instalação; este é o primeiro fator decisivo na seleção.
Verificação de carga: calcule a carga real (incluindo peso próprio, carga de trabalho e força de aceleração) para garantir que ela esteja dentro da faixa permitida da guia linear em miniatura.
Correspondência de precisão: selecione o nível de precisão apropriado com base nos requisitos finais de precisão de movimento do equipamento.

Aplicações
A guia linear Mini da série MGN-C/H é um componente de movimento central nos seguintes equipamentos miniaturizados de alta tecnologia:
Semicondutores e Optoeletrônica: Eixos de micromovimento para máquinas de emenda de fibra óptica, plataformas de ajuste de dispositivos de comunicação óptica e estações de sonda de wafer.
Equipamentos biomédicos: Movimento de precisão em sequenciadores de genes, manipuladores de injeção de células e plataformas de microscópio automático.
Instrumentos e laboratórios de precisão: ajuste de fenda em espectrômetros, deslocamento de refletores em interferômetros a laser e mecanismos de varredura para sensores em miniatura. Eletrônicos de consumo de última geração: sistemas de estabilização de cardan de última geração, módulos de zoom óptico em dispositivos AR/VR.
Micro-robótica: Efetores finais para robôs cirúrgicos, orientação conjunta para micro-robôs biomiméticos.

A mini guia linear da série MGN-C/H é a "ponte" e a "fundação" que estende a engenharia de precisão ao mundo microscópico. Isso prova que o movimento linear de alto desempenho não é mais exclusivo de equipamentos industriais de grande porte, mas também pode atender a inovações tecnológicas miniaturizadas de ponta. Escolher a série MGN significa que seu produto está na interseção de campos avançados, como fabricação de precisão, biotecnologia e optoeletrônica, e você escolheu um núcleo de movimento em miniatura profissional, confiável e comprovado. É um passo crucial para transformar ideias engenhosas em produtos estáveis e confiáveis do mundo real.

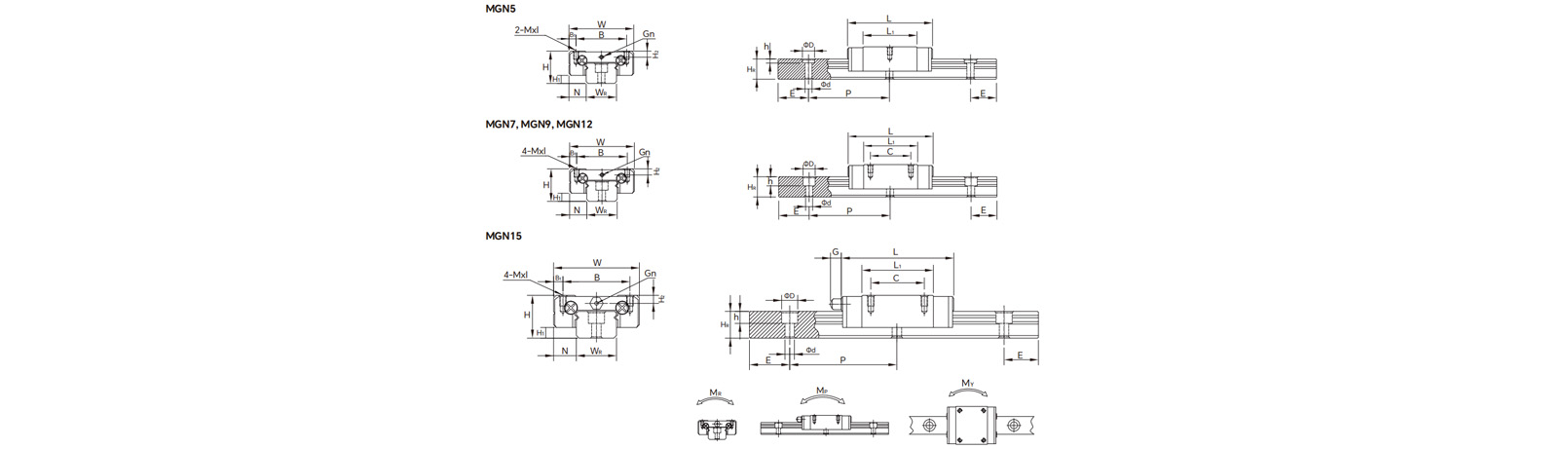

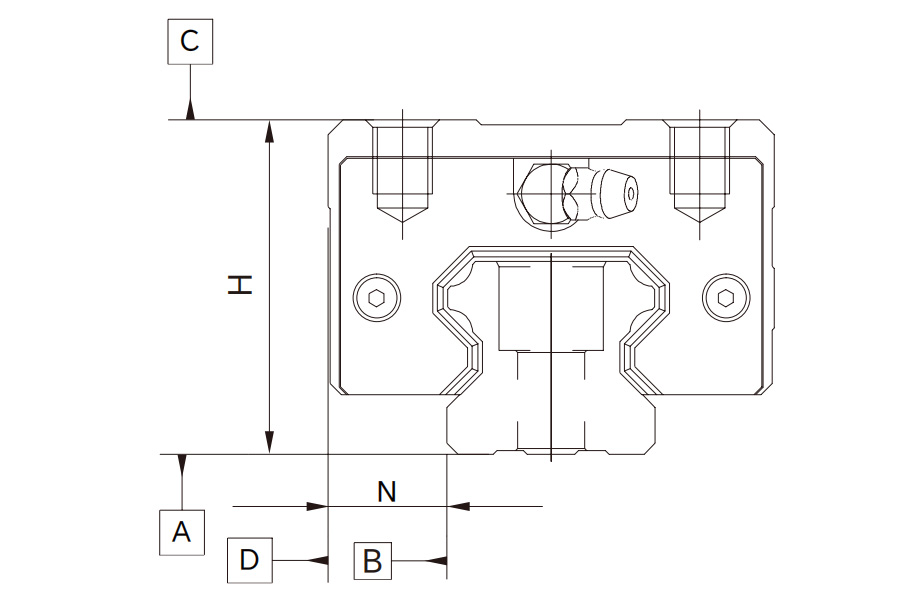

_Parâmetros

Modelo Não.	Dimensões da Assembleia (milímetros)			Dimensões of Block (milímetros)										Dimensões of Rail (milímetros)							Montagem Parafuso para Trilho	Básico Dinâmico Carregar Classificação	Básico Estático Carregar Classificação	Estático Rated Momento(kgf.m）			Peso
	H	H1	N	O	B	B1	C	L1	L	G	Gn	Mxl	H2	OR	RH	D	h	d	P	E	（mm）	C(KN)	C0(KN)	SENHOR Nm	MP Nm	MEU Nm	bloquear kg	Trilho kg/m
MGN5C	6	1.5	3.5	12	8	2	-	9.6	16	-	Φ0,8	M2x1,5	1	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.54	0.84	2	1.3	1.3	0.008	0.15
MGN7C	8	1.5	5	17	12	2.5	8	13.5	22.5	-	Φ1.2	M2x2,5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	0.98	1.24	4.70	2.84	2.84	0.010	0.22
MGN7H							13	21.8	30.8													1.37	1.96	7.64	4.80	4.80	0.015
MGN9C	10	2	5.5	20	15	2.5	10	18.9	28.9	-	Φ1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	1.86	2.55	11.76	7.35	7.35	0.016	0.38
MGN9H							16	29.9	39.9													2.55	4.02	19.60	18.62	18.62	0.026

MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7	-	Φ2	M3x3,5	2.5	12	8	6	4.5	3.5	25	10	M3x8	2.84	3.92	25.48	13.72	13.72	0.034	0.65
MGN12H							20	32.4	45.4													3.72	5.88	38.22	36.26	36.26	0.054
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	4.61	5.59	45.08	21.56	21.56	0.059	1.06
MGN15H							25	43.4	58.8													6.37	9.11	73.50	57.82	57.82	0.092
