Guia linear tipo rolo série RGW-CC/HC

Lar · Produtos · Guia Linear · Guia linear tipo rolo série RGW-CC/HC

Guia linear tipo rolo série RGW-CC/HC

A série RGW-CC/HC é uma guia linear do tipo rolo de perfil largo e de alta montagem. Com base na tecnologia de rolos da série RGH, ele aumenta ainda mais a largura do trilho-guia e do controle deslizante, criando uma estrutura reforçada dupla de "perfil largo dos rolos" Este projeto visa fornecer capacidade de carga incomparável, rigidez anti-momento de tombamento e precisão operacional de longo prazo para equipamentos de nível "tesouro nacional", como máquinas-ferramentas de pórtico ultragrandes, máquinas de perfuração gigantes do tipo piso e prensas mecânicas pesadas.

Inquérito

ANTERIOR: Mini Guia Linear Série MGN-C/H Próximo: Guia linear tipo rolo série RGH-CA/HA

Tecnologia

A série RGW é a "solução definitiva" no campo de serviços pesados; suas vantagens de desempenho são um efeito sinérgico, não simplesmente aditivo.

Dimensões de desempenho	Série RGW-CC/HC (tipo rolo de perfil largo)	Série RGH-CA/HA (tipo de rolo padrão)	Série HGW-CC/HC (parafuso de esfera, tipo perfil amplo)	Valores Essenciais
Posicionamento central	A estrutura de movimento definitiva para equipamentos superpesados, projetada para suportar cargas combinadas extremas.	O coração de desempenho de máquinas pesadas e de alta precisão.	Solução pesada de uso geral com excelente desempenho.	A solução definitiva para condições operacionais extremas, onde rolamentos de rolos comuns têm dificuldade para lidar com isso.
Projeto Estrutural	Rolos de perfil ultra largo. A combinação de duas tecnologias de ponta proporciona a máxima seção transversal estrutural e área de suporte.	Rolos de largura padrão.	Perfil largo do parafuso esférico.	Uma fusão perfeita de dimensões físicas e design mecânico.
Capacidade de carga	Desempenho extremo. O perfil largo aumenta significativamente o comprimento efetivo de suporte de carga e o número de rolos, alcançando capacidades de carga nominais de primeira linha e manuseando sem esforço cargas de centenas de quilonewtons ou mais.	Extremamente alto.	Muito alto.	Capaz de suportar as maiores máquinas industriais do mundo.
Rigidez (Geral)	Excelência inigualável. Não só a rigidez axial é maximizada pelos rolos, mas o design de perfil largo também garante rigidez incomparável contra capotamento e cargas de torção, resultando em deformação insignificante.	Extremamente alto (axial).	Alta resistência (com ênfase na resistência ao torque).	Garante estabilidade absoluta de componentes móveis pesando dezenas de toneladas durante movimentos de alta velocidade e alta precisão.
Retenção de precisão	Desempenho superior. A imensa rigidez e a referência estável proporcionada pelo perfil amplo garantem uma taxa extremamente baixa de degradação da precisão sob cargas e impactos pesados de longo prazo, com retenção de precisão excedendo em muito a de outras séries ao longo da vida útil.	Fora do comum.	Excelente.	Garante retornos de precisão a longo prazo sobre investimentos em equipamentos supergrandes, ao mesmo tempo em que reduz os custos de manutenção durante todo o ciclo de vida.
Aplicações adequadas	Centros de usinagem móveis do tipo pórtico superpesados, equipamentos de usinagem de componentes de navios em larga escala e plataformas de fabricação de componentes estruturais aeroespaciais gigantes.	Máquinas-ferramentas pesadas de cinco eixos, retificadoras de precisão em grande escala.	Centros de usinagem pesados, plataformas de corte a laser em larga escala.	Atendendo ao principal setor de fabricação de equipamentos de última geração do país

Principais Parâmetros Técnicos e Projeto
1. Projeto de reforço duplo:
Reforço do sistema de rolos: usa rolos cilíndricos de grande diâmetro e alta precisão e gaiolas de rolos ultrapesadas para garantir circulação suave e distribuição uniforme da força sob cargas.
Reforço de estrutura de perfil amplo: fornece larguras de trilho-guia líderes do setor (por exemplo, RGW45, RGW55, RGW65), com um volume de controle deslizante maciço e estrutura de nervura de reforço interna otimizada por meio de análise de elementos finitos.
2. Configuração de nível superior:
Precisão: Normalmente oferece apenas opções de precisão de primeira linha, como grau de precisão (P) e grau de ultraprecisão (UP).
Pré-carga: A configuração padrão é pré-carga pesada (C3) ou pré-carga ultrapesada (C5), alcançando excelente rigidez de fábrica.
Vedação: Equipado com um sistema multi-vedação totalmente fechado e raspadores de liga de aço de alta resistência para suportar ambientes de processamento extremamente adversos.
3. Gerenciamento e instalação térmica: O grande corpo metálico em si atua como um excelente dissipador de calor, facilitando a dissipação de calor. A instalação exige exigências extremamente altas quanto à planura e ao nivelamento da superfície da base e requer ajustes profissionais.

Aplicações
A série RGW existe para equipamentos ultrapesados e de alto valor agregado:
Máquinas-ferramentas CNC ultrapesadas: Centros de usinagem móveis de pórtico ultragrandes com larguras superiores a 5 metros, máquinas-ferramentas compostas de torneamento e fresamento de rotores de energia nuclear pesadas, grandes centros de usinagem de hélices de navios.
Máquinas formadoras para indústria pesada: Sistemas de orientação de precisão para prensas mecânicas de dez mil toneladas e grandes prensas de forjamento sob pressão.
Pesquisa científica de ponta e defesa nacional: Grandes plataformas de teste em túnel de vento, equipamentos de montagem e teste de satélites, unidades de movimento de precisão para plataformas de acoplamento de componentes de foguetes pesados. Equipamentos gigantes de energia e mineração: equipamentos de processamento de turbinas hidráulicas em larga escala, mecanismos de ajuste e posicionamento para britadores gigantes de mineração.

Os trilhos-guia lineares largos do tipo rolo da série RGW-CC/HC representam a forma definitiva de combinar potência e precisão na tecnologia de movimento linear. Eles personificam a ambição da humanidade de levar materiais, mecânica e processos de fabricação ao limite no campo da engenharia mecânica de precisão.

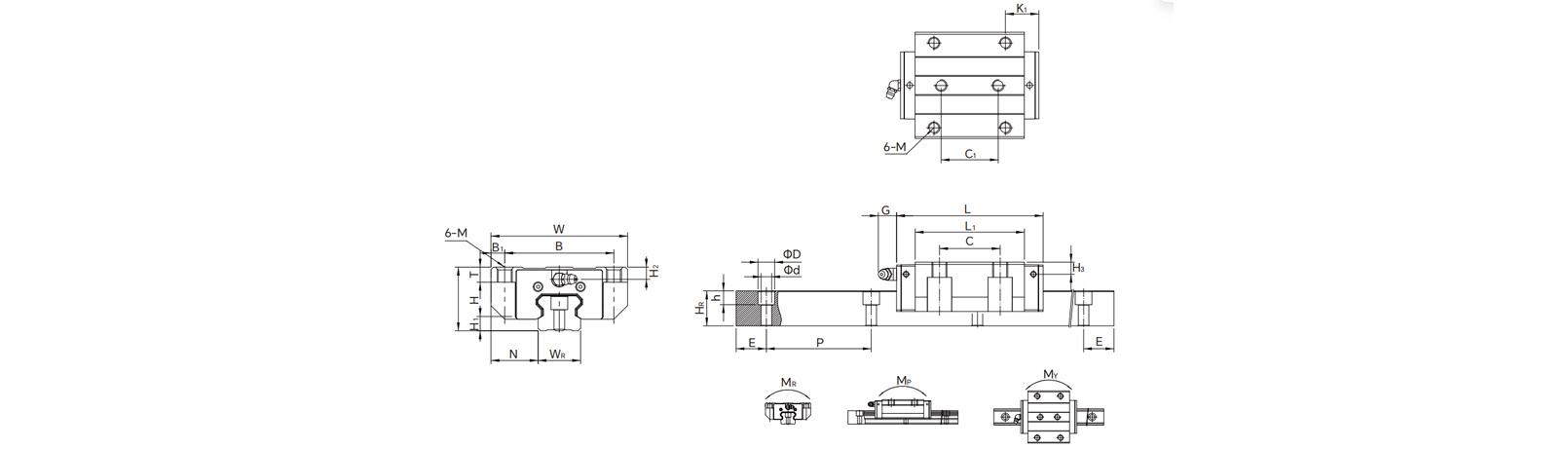

_Parâmetros

Modelo no.	Dimensões da Assembleia (milímetros)			Dimensões of Block (milímetros)															Dimensões of Rail (milímetros)							Montagem Parafuso para trilho	Básico Dinâmico Carregar Classificação	Básico Estático Carregar Classificação	Estático Rated Momento(kgf.m）			Peso
	H	H1	N	O	B	B1	C	C1	L1	L	K1	K2	G	M	T	T1	H2	H3	OR	RH	D	h	d	P	E	（mm）	C(KN)	C0(KN)	SENHOR KN-m	MP KN-m	MEU KN-m	bloquear kg	Trilho kg/m
RGW15CC	24	4	16	47	38	4.5	30	26	45	68	11.4	4.7	5.3	M5	6	6.95	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.17	0.22	1.8
RGW20CC	30	5	21.5	63	53	5	40	35	57.5	86	13.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.47	2.76
RGW20HC									77.5	106	23.8																26.9	63	0.872	0.837	0.837	0.63
RGW25CC	36	5.5	23.5	70	57	6.5	45	40	64.5	97.9	15.75	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.72	3.08
RGW25HC									81	114.4	24																33.9	73.4	0.975	0.991	0.991	0.91
RGW30CC	42	6	31	90	72	9	52	44	71	109.8	17.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	1.16	4.41
RGW30HC									93	131.8	28.5																48.1	105	1.846	1.712	1.712	1.52
RGW35CC	48	6.5	33	100	82	9	62	52	79	124	16.5	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.75	6.06
RGW35HC									106.5	151.5	30.25																73.1	142	2.93	2.6	2.6	2.40
RGW45CC	60	8	37.5	120	100	10	80	60	106	153.2	21	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	3.43	9.97
RGW45HC									139.8	187	37.9																116	230.9	6.33	5.47	5.47	4.57
RGW55CC	70	10	43.5	140	116	12	95	70	125.5	183.7	27.75	12.5	12.9	M14	16	17	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	5.43	13.98
RGW55HC									173.8	232	51.9																167.8	348	11.15	10.25	10.25	7.61
RGW65CC	90	12	53.5	170	142	14	110	82	160	232	40.8	15.8	12.9	M16	22	23	15	15	63	53	26	22	18	75	35	M16x50	213	411.6	16.20	11.59	11.59	11.63	20.22
RGW65HC									223	295	72.3																275.3	572.7	22.55	22.17	22.17	16.58
