Os acoplamentos, como componentes mecânicos centrais que conectam dois eixos e transmitem torque e movimento, são classificados principalmente com base em seu princípio de funcionamento central, capacidade de compensação e características estruturais para atender às necessidades de diferentes sistemas mecânicos de precisão de transmissão, rigidez de torque, supressão de vibração e compensação de desvio.
As classificações principais são as seguintes:
Acoplamentos flexíveis: transmitem torque e absorvem vibração e choque por meio de elementos elásticos não metálicos.

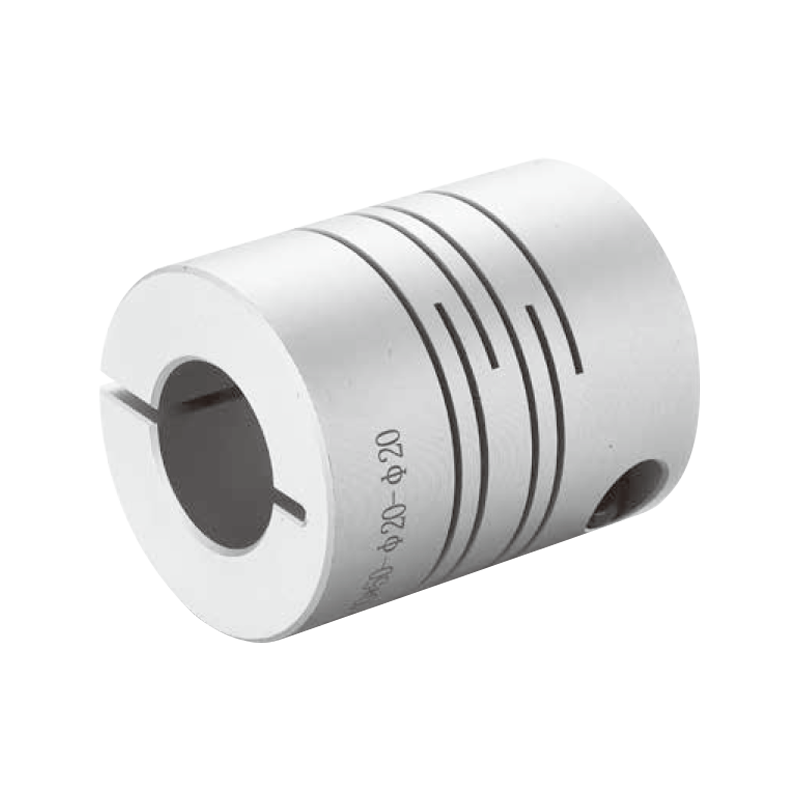

Série representativa: Acoplamentos perfurados flexíveis de alumínio (série MH), acoplamentos flexíveis tangenciais paralelos (série PXQ).
Características: Excelentes propriedades de amortecimento, redução de vibração e isolamento elétrico; capaz de compensar certos desalinhamentos axiais, radiais e angulares; adequado para aplicações gerais de transmissão com torque baixo a médio, vibração ou que exigem partidas suaves.
Acoplamentos de diafragma não metálicos: utilizam diafragmas de polímero como elementos elásticos, combinando alta flexibilidade com facilidade de manutenção.

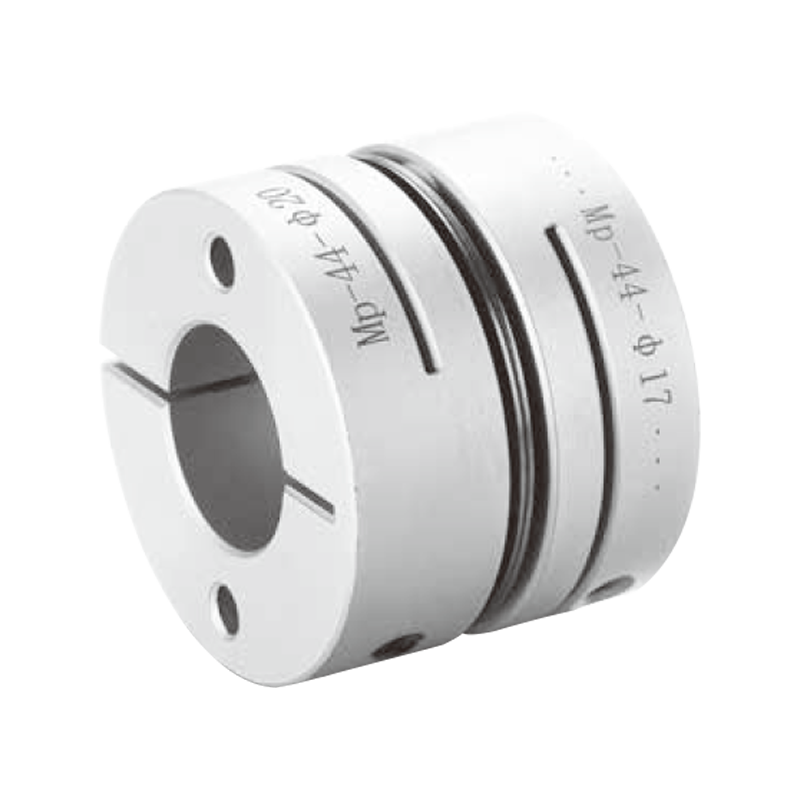

Série representativa: Acoplamentos de diafragma único de alto torque (série SMP).
Características: Estrutura compacta, livre de manutenção, excelente capacidade de compensação de desalinhamento angular e isolamento elétrico; adequado para aplicações com torque médio, que exigem isolamento elétrico ou ambientes corrosivos.
Acoplamentos de diafragma metálico: Utilizam conjuntos de diafragma de liga de alta resistência para transmitir torque e são acoplamentos flexíveis sem folga.

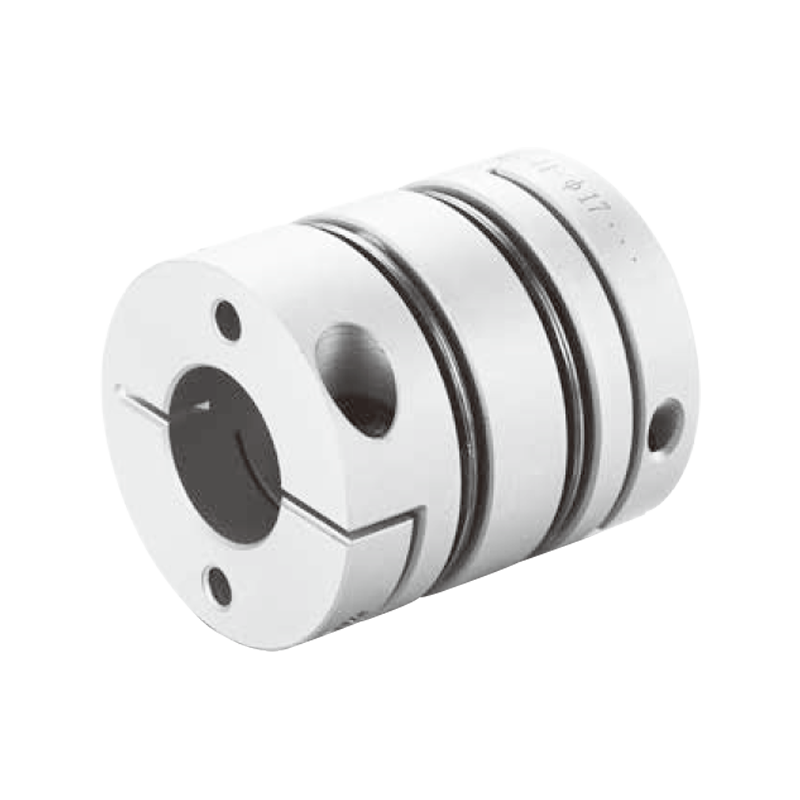

Séries representativas: Acoplamentos de diafragma simples (série SMP) e acoplamentos de diafragma duplo (série DMP).
Características: Rigidez torcional extremamente alta, precisão de transmissão e vida útil em fadiga; pode compensar grandes desalinhamentos axiais, radiais e angulares; a estrutura de diafragma duplo oferece uma compensação ainda mais forte. Eles são a primeira escolha para aplicações que exigem transmissão de precisão e folga zero, como servomotores e fusos de alta velocidade.
Acoplamentos de bloco deslizante: compensam o desalinhamento devido ao deslizamento de um bloco deslizante central (bloco transversal).
Série representativa: Acoplamentos cruzados (série SZHK).
Características: Estrutura simples e compacta; pode compensar grandes desalinhamentos radiais e angulares, mas geralmente tem uma leve folga; adequado para transmissões de média a baixa velocidade com grande excentricidade ou desalinhamento angular.
O sistema de produtos de acoplamento oferece uma cobertura completa, variando de amortecimento geral de vibração e isolamento elétrico a transmissões rígidas de alta precisão, alta velocidade e alto torque. Os usuários podem selecionar o tipo mais adequado com base nos requisitos de precisão do sistema, torque, faixa de velocidade e desvio de alinhamento do eixo.
O assento da porca é um componente de interface mecânica essencial que conecta a porca do parafuso de esferas à mesa de trabalho ou ao controle deslizante. Sua classificação primária é baseada em materiais de fabricação e características de projeto do núcleo, visando atender às necessidades diferenciadas de rigidez estrutural, peso, custo e resistência à corrosão em vários cenários de aplicação.
As classificações principais são as seguintes:

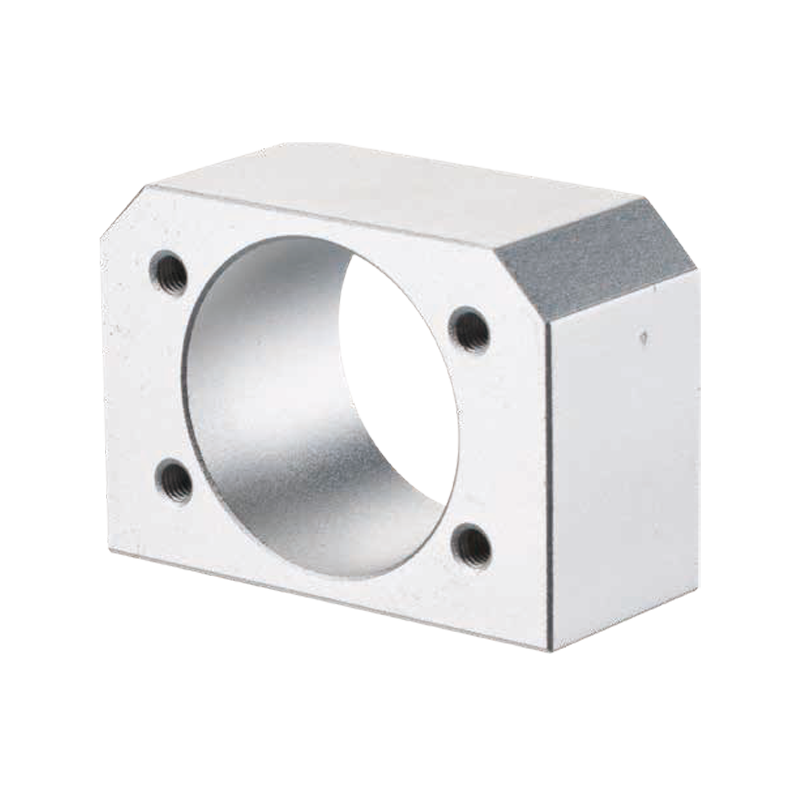

Assentos de porca de alumínio (por exemplo, série BSG)
Características principais: Feito de liga de alumínio, oferece construção leve, excelente resistência à corrosão e boa usinabilidade.
Cenários de aplicação: Usado principalmente em aplicações sensíveis ao peso de peças móveis, que exigem inércia reduzida e exigem resposta de alta velocidade, como equipamentos automatizados não padronizados, guindastes de pórtico leves, instrumentos de medição e alguns equipamentos semicondutores. Sua vantagem de leveza ajuda a melhorar o desempenho dinâmico do sistema.

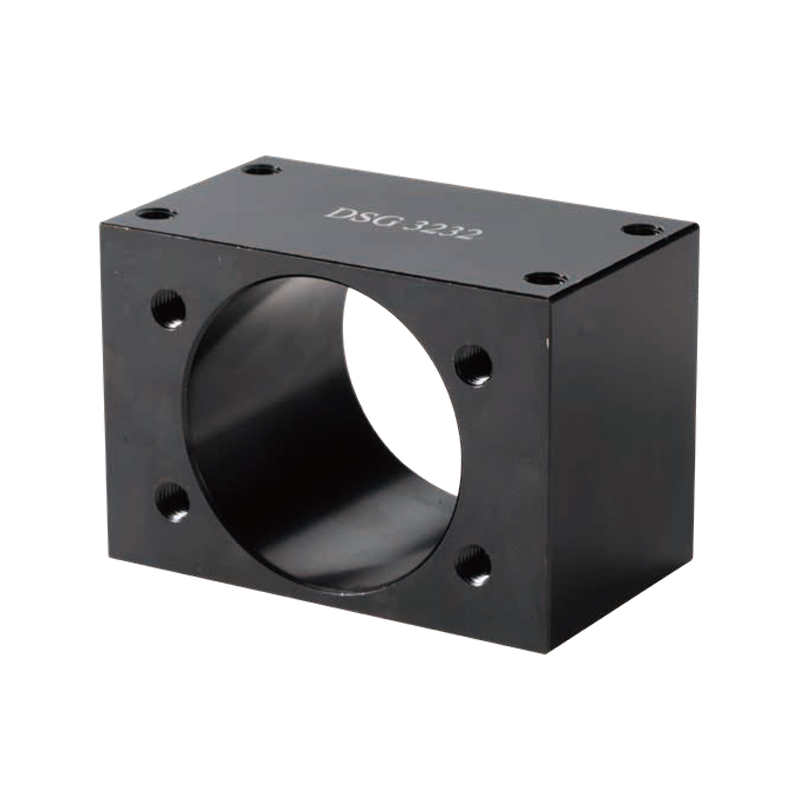

Assentos de porca de aço (por exemplo, série DSG)
Características do núcleo: Fabricado em aço carbono ou liga de aço, usinado e tratado com precisão, possuindo rigidez estrutural, capacidade de carga e resistência ao desgaste extremamente altas.
Cenários de aplicação: projetados principalmente para condições de trabalho exigentes que exigem cargas pesadas, alta rigidez e alta precisão. Exemplos incluem grandes máquinas-ferramentas CNC, equipamentos de estampagem, máquinas de moldagem por injeção e sistemas de transmissão industrial pesada. Eles garantem conexões estáveis sob cargas pesadas, suprimindo efetivamente a deformação e garantindo precisão de transmissão e estabilidade a longo prazo.
A seleção dos assentos das porcas é um aspecto crucial do projeto do sistema. Os assentos de porca de alumínio se destacam em leveza e resistência à corrosão, atendendo aplicações que priorizam velocidade e desempenho dinâmico; enquanto os assentos de porca de aço priorizam rigidez e capacidade de carga, fornecendo garantia confiável para aplicações pesadas e de alta precisão. Os usuários devem pesar e selecionar de forma abrangente o tipo apropriado com base na capacidade de carga do equipamento, velocidade operacional, requisitos de precisão e ambiente operacional.
