Acoplamento de diafragma duplo série DMP

Lar · Produtos · Acoplamento / Carcaça de porca · Acoplamento de diafragma duplo série DMP
  • Acoplamento de diafragma duplo série DMP
Acoplamento de diafragma duplo série DMP

Acoplamento de diafragma duplo série DMP

O acoplamento de diafragma duplo da série DMP é um acoplamento totalmente metálico, sem folga, com um conjunto de diafragma duplo e um eixo intermediário. Ele conecta dois conjuntos independentes de diafragmas de aço inoxidável de alta resistência através de um eixo intermediário rígido entre dois cubos de liga de alumínio. Essa estrutura de "três partes" permite compensar desvios, particularmente desalinhamentos angulares e axiais, várias vezes melhor do que os acoplamentos de diafragma único, mantendo folga zero e alta rigidez. Ele foi projetado para aplicações exigentes com vãos longos, altos riscos de desalinhamento ou que exigem compensação significativa de deslocamento axial.

Inquérito
ANTERIOR: Acoplamento elástico tangente paralelo da série PXQ Próximo: Acoplamento de diafragma único de alto torque série SMP

Tecnologia

A série DMP é uma versão funcionalmente aprimorada de acoplamentos de diafragma único, com suas principais vantagens sendo "maior adaptabilidade" e "desempenho mais estável"

Dimensões características Acoplamentos de diafragma duplo da série DMP Acoplamentos de diafragma único da série SMP Comparação de Cenários de Aplicação
Posicionamento central A principal solução de compensação para grandes desalinhamentos e longos vãos. Uma solução servo padrão que oferece alta precisão e alto desempenho dinâmico. O DMP é usado para instalações desafiadoras, enquanto o SMP é usado para instalações ideais ou controladas.
Capacidade de compensação de compensação Extremamente alto, com capacidades de compensação angular e axial significativamente aprimoradas em particular. Os dois conjuntos de diafragmas podem absorver maior desalinhamento, e o eixo intermediário permite maior movimento axial. Alto, adequado para desalinhamentos típicos de instalação. Quando houver paralelismo significativo ou erros angulares entre os dois eixos, ou quando o deslocamento axial causado pela expansão térmica do equipamento for significativo, o DMP deve ser selecionado.
Rigidez do sistema Alto. Embora um componente adicional tenha sido adicionado, a conexão rígida toda em metal garante alta rigidez torcional. Sua rigidez axial pode ser ligeiramente menor que a do SMP (devido à tolerância para maior deslocamento axial). Extremamente alto, proporcionando a transmissão de energia mais direta. Dentro da faixa de tolerância permitida, a resposta dinâmica do SMP é ligeiramente superior à do DMP.
Resistência à carga fora do centro Maior durabilidade. A estrutura de diafragma duplo distribui melhor as tensões alternadas causadas pelo desalinhamento persistente, normalmente resultando em uma vida útil mais longa sob condições operacionais desalinhadas. Alto, mas o conjunto de diafragma único sofre estresse mais concentrado sob grandes desalinhamentos sustentados. Para aplicações que envolvem desalinhamento inevitável e de longo prazo, o DMP é a escolha mais confiável.
Inércia e complexidade Um pouco mais alto. Devido à adição do eixo intermediário, o momento de inércia é ligeiramente maior e a estrutura é ligeiramente mais longa. Baixo, com o design mais compacto. Em situações onde o espaço é extremamente limitado ou onde é necessária uma inércia extremamente baixa, o SMP oferece maiores vantagens.

Principais Parâmetros Técnicos e Projeto

1. Análise Estrutural:
Conjunto de diafragma duplo: dois conjuntos independentes de diafragmas compensam desvios em ambos os pontos de conexão, quebrando e gerenciando desvios combinados complexos.
Eixo intermediário: Como um corpo de conexão rígido, seu comprimento pode ser personalizado conforme necessário e é crucial para lidar com vãos longos (onde o motor e a carga estão distantes).

2. Desempenho principal:
Capacidade de compensação ultragrande: Seu desvio angular permitido é normalmente mais que o dobro daquele de acoplamentos SMP comparáveis, e a capacidade de compensação axial também é significativamente aumentada.
Manutenção e balanceamento: Todo em metal, sem manutenção. O eixo intermediário e os componentes finais podem ser balanceados dinamicamente individualmente para garantir uma operação geral suave e de alta velocidade.

3. Critérios de seleção:
A série DMP deve ser priorizada quando a aplicação envolve as seguintes situações:
Grande vão de base do equipamento, dificultando a garantia de alta coaxialidade durante a instalação.
Expansão térmica significativa durante a operação do equipamento, levando a grandes mudanças na posição final do eixo.
Risco de recalque inevitável de fundação macia ou deformação estrutural.

Aplicações
A série DMP é especialista em resolver os seguintes problemas desafiadores de conexão:
Grandes máquinas-ferramentas de pórtico: Conectar as extremidades dos parafusos de avanço de longo curso longe do motor, compensando a deformação do leito e erros de instalação.
Navios e máquinas pesadas: Conectar o motor e a caixa de câmbio, lidar com a deformação da fundação e deslocamento térmico significativo.
Bombas e ventiladores grandes: Conexão de eixo longo entre o motor e o corpo da bomba, compensando o desalinhamento da instalação e a expansão e contração térmica.
Equipamentos especiais e bancadas de teste: Conexões de transmissão que requerem simulação ou tolerância a condições de grande deslocamento. O acoplamento de diafragma duplo da série DMP é uma prova da engenhosidade da engenharia.  Através de uma estratégia inteligente de "dividir para conquistar", ele transforma problemas complexos de grande desvio em dois pequenos desvios facilmente gerenciáveis. Não é apenas um acoplamento; é uma solução de compensação sistemática para condições de conexão desafiadoras. Escolher a série DMP significa que você está abordando diretamente e resolvendo perfeitamente os desvios mecânicos inevitáveis em seu equipamento, fornecendo o mais alto nível de garantia para operação estável a longo prazo, baixos custos de manutenção e confiabilidade excepcional.

Parâmetros

Modelo no. d 1 /d 2 tamanho de poro D
(milímetros) 		L
(milímetros) 		L1
(milímetros) 		L3
(milímetros) 		O
(milímetros) 		L2
(milímetros) 		d 3
(milímetros) 		Tamanho do parafuso M Apertando o torque (Nm) Torque nominal (Nm) Torque máximo (Nm) Velocidade máxima (RPM) Momento de inércia (kg·m ² ) Rigidez torcional estática (Nm/rad) Excentricidade permitida (milímetros) Desvio permitido (° ) Desvio axial (milímetros)
Min (milímetros) Máx (milímetros)
DMP-D19L26 3 8 19 26 9 9 1 6 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D19L29 3 8 19 29 9 12 1 6 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D19L32 3 8 19 32 12 12 1 6 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D19L35 3 8 19 35 12 12 1 9 8 M3 0.8 2 4 10000 6,7*10 -7 580 0.02 1 ±0,09
DMP-D26L35 4 10 26 35 12 12 2 7 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D26L38 4 10 26 38 12 15 2 7 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D26L41 4 10 26 41 15 15 2 7 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D26L44 4 10 26 44 15 15 2 10 10 M3 1.5 3.5 7 10000 1,8*10 -6 1250 0.02 1 ±0,1
DMP-D32L41 4 15 32 41 13.5 13.5 2 10 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D32L44 4 15 32 44 13.5 16.5 2 10 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D32L47 4 15 32 47 16.5 16.5 2 10 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D32L50 4 15 32 50 16.5 16.5 2 13 16 M3 1.5 5 10 10000 7,2*10 -6 1800 0.02 1 ±0,14
DMP-D34L45 4 14 34 45 15 15 2 11 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D34L50 4 14 34 50 15 20 2 11 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D34L55 4 14 34 55 20 20 2 11 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D34L60 4 14 34 60 20 20 2 16 16 M4 2.5 6 12 10000 7,2*10 -6 1800 0.02 1 ±0,18
DMP-D39L49 6 19 39 49 15 15 4 11 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D39L54 6 19 39 54 15 20 4 11 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D39L59 6 19 39 59 20 20 4 11 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D39L64 6 19 39 64 20 20 4 16 19 M4 2.5 8 16 10000 1,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L50 8 22 44 50 15.5 15.5 4 11 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L55 8 22 44 55 15.5 20.5 4 11 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L60 8 22 44 60 20.5 20.5 4 11 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D44L65 8 22 44 65 20.5 20.5 4 16 22 M5 2.5 18 36 10000 2,8*10 -5 3700 0.02 1 ±0,18
DMP-D50L57 8 26 50 57 18 18 5 11 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D50L65 8 26 50 65 18 26 5 11 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D50L73 8 26 50 73 26 26 5 11 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D50L81 8 26 50 81 26 26 5 19 26 M5 7 18 36 10000 2,5*10 -5 3700 0.02 1 ±0,2
DMP-D56L63 10 30 56 63 20 20 5 13 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D56L71 10 30 56 71 20 28 5 13 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D56L79 10 30 56 79 28 28 5 13 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D56L87 10 30 56 87 28 28 5 21 29 M5 7 35 70 10000 1,0*10 -4 8400 0.02 1 ±0,2
DMP-D68L74 12 35 68 74 24 24 6 14 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D68L82 12 35 68 82 24 32 6 14 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D68L90 12 35 68 90 32 32 6 14 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D68L98 12 35 68 98 32 32 6 22 39 M6 12 65 130 9000 1,5*10 -4 11500 0.02 1 ±0,2
DMP-D82L98 14 45 82 98 30 30 8 22 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D82L108 14 45 82 108 30 40 8 22 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D82L118 14 45 82 118 40 40 8 22 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D82L128 14 45 82 128 40 40 8 32 44 M8 16 100 200 8000 1,8*10 -4 14500 0.02 1 ±0,2
DMP-D94L100 19 50 94 100 30 30 9 22 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D94L110 19 50 94 110 30 40 9 22 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D94L120 19 50 94 120 40 40 9 22 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D94L130 19 50 94 130 40 40 9 32 48 M10 16 165 320 5000 1,2*10 -4 40000 0.02 1 ±0,2
DMP-D104L102 20 55 104 102 30 30 10 22 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2
DMP-D104L112 20 55 104 112 30 40 10 22 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2
DMP-D104L122 20 55 104 122 40 40 10 22 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2
DMP-D104L132 20 55 104 132 40 40 10 32 48 M10 16 235 470 4000 1,8*10 -3 80000 0.02 1 ±0,2

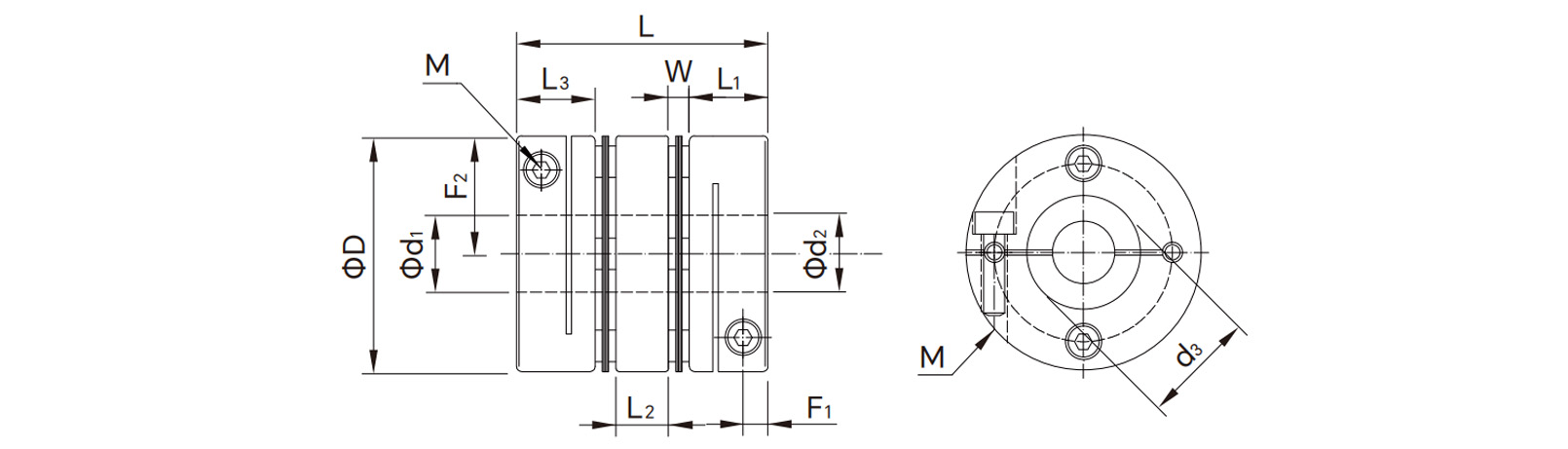

Desenhos
