Acoplamento de diafragma único de alto torque série SMP

Principais Parâmetros Técnicos e Projeto

1. Estrutura principal:
Conjunto de diafragma: utiliza vários diafragmas de aço inoxidável protendido sobrepostos.  O design especial da superfície curva e do furo garante uma distribuição de tensão mais uniforme ao suportar o torque e compensa o desalinhamento, resultando em uma vida útil de fadiga mais longa.
Cubos: normalmente feitos de liga de alumínio (para peso leve) ou aço (para torque ultra-alto), conectados ao eixo usando mangas de fixação de alta precisão ou parafusos de flange, proporcionando travamento sem chave e sem folga.

2. Desempenho principal:
Alta densidade de torque: no mesmo diâmetro externo, seu torque nominal e torque máximo são muito maiores do que aqueles de acoplamentos de mandíbula de tamanho comparável.
Grau de balanceamento alto: balanceado dinamicamente com precisão antes de sair da fábrica (geralmente G6.3 ou superior), garantindo vibração mínima durante a operação em alta velocidade e protegendo os rolamentos.
Resistência ambiental: estrutura totalmente metálica, resistente a altas temperaturas, óleo e corrosão, adequada para ambientes industriais adversos.

3. Considerações de seleção: Além do torque, velocidade e diâmetro do furo, atenção especial deve ser dada ao "Gráfico de capacidade de compensação de desalinhamento" para garantir que o modelo selecionado atenda aos requisitos reais de desalinhamento angular e radial no local.

Aplicações
A série SMP é a escolha preferida para aplicações de ponta com requisitos exigentes de desempenho dinâmico, precisão e confiabilidade:
Máquinas-ferramentas de alta velocidade e alta precisão: acionamentos por fuso e por parafuso esférico para centros de usinagem e tornos CNC. Robôs industriais: Conexão direta entre redutores de junta e servomotores, exigindo folga zero e alta capacidade de resposta.
Equipamentos semicondutores e de painel: plataformas de movimento de precisão para máquinas de litografia, máquinas de perfuração de PCB e máquinas de colagem.
Equipamentos de impressão e inspeção de última geração: conexões de acionamento para impressoras digitais e sistemas de inspeção fly-by.
Qualquer aplicação que utilize servomotores de alto desempenho onde a elasticidade ou histerese no trem de força seja inaceitável.

O acoplamento de diafragma único de alto torque da série SMP é uma ponte crítica que conecta as extremidades de "potência" e "atuação" em sistemas de controle de movimento de precisão. Por meio de um design preciso de elasticidade do metal, ele resolve perfeitamente o conflito tradicional entre "conexão rígida" e "compensação flexível" Escolher a série SMP significa que você está selecionando desempenho de primeira linha, confiabilidade absoluta e operação sem manutenção de longo prazo para o trem de força principal do seu equipamento – a base para construir competitividade central em equipamentos de última geração e alcançar desempenho superior de controle de movimento.

_Parâmetros

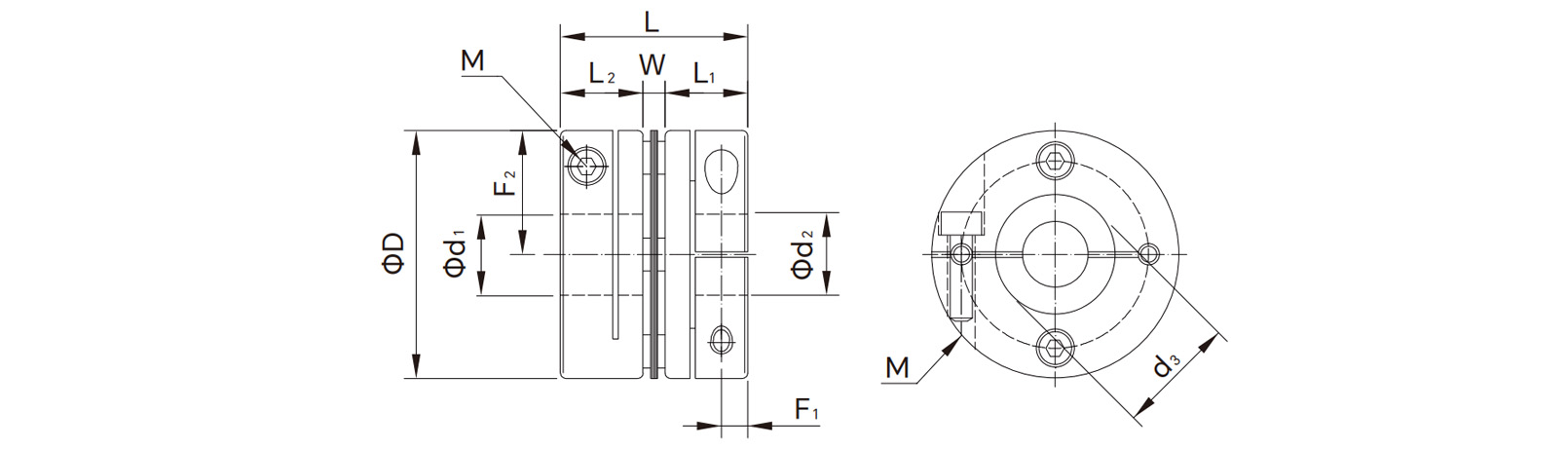

_Desenhos
