Guia linear tipo rolo série RGH-CA/HA

Guia linear tipo rolo série RGH-CA/HA

A série RGH-CA/HA é uma guia linear de rolos do tipo alta montagem. Sua principal inovação é substituir os rolamentos de esferas tradicionais por rolos cilíndricos que proporcionam contato com a linha. Esta alteração resulta numa área de contacto significativamente maior, permitindo-lhe oferecer várias vezes a capacidade nominal de carga e rigidez de guias do tipo esfera do mesmo tamanho, ao mesmo tempo que possui excelente resistência a choques e vibrações. É um componente de "nível estrutural" para máquinas-ferramentas CNC pesadas, grandes equipamentos de forjamento, máquinas de medição de alta precisão e outras aplicações que enfrentam desafios mecânicos extremos.

Inquérito
ANTERIOR: Guia linear tipo rolo série RGW-CC/HC Próximo: Guia linear da série HGR-T de bloqueio inferior de montagem alta

Tecnologia

A série RGH é a personificação máxima do design orientado ao desempenho, oferecendo uma geração.

Características de desempenho Trilhos guia de rolos da série RGH-CA/HA Trilhos guia tipo esfera da série HGH-CA/HA Valores Essenciais
Posicionamento central Rigidez máxima, capacidade de carga máxima, estabilidade máxima – projetado para as condições operacionais mais exigentes. Alto desempenho, alta precisão e alta versatilidade, atendendo à grande maioria dos requisitos industriais. Supera as limitações de desempenho das guias do tipo esfera quando atingem seus limites em termos de capacidade de carga e rigidez.
Elementos rolantes e contato Rolos cilíndricos, contato de linha. Grande área de contato, distribuição uniforme de tensões e alta resistência ao achatamento. Bolas de aço, ponto de contato. Concentração de estresse de contato. Oferece um salto significativo na capacidade de carga e rigidez, com cálculos aprimorados de vida útil.
Carga nominal Extremamente alto. Para as mesmas especificações, as capacidades de carga dinâmica e estática nominais são normalmente 2–4 vezes maiores do que as das guias do tipo esfera, ou até maiores. Alto. Permite que o equipamento suporte cargas enormes ou prolongue significativamente a vida útil sob cargas pesadas.
Rigidez Extremamente alto. O sistema de rolos apresenta deformação elástica mínima, proporcionando rigidez quase ‘absoluta’ com praticamente nenhum comprometimento de deslocamento sob cargas pesadas. Alto. Garante a estabilidade absoluta da plataforma de movimento durante cortes pesados e alta aceleração/desaceleração, aumentando assim a precisão da usinagem e o acabamento superficial.
Resistência ao choque e à vibração Excelente. A estrutura de contato de linha oferece dispersão excepcional da carga de choque, absorvendo e amortecendo efetivamente as vibrações. Bom. Adequado para processos que envolvem impacto severo, como forjamento e estampagem, protegendo outros componentes do sistema.
Operação suave Extremamente suave e silencioso. Os rolos proporcionam amortecimento superior, eliminando a ‘conversa’ associada aos rolamentos de esferas, tornando-os particularmente adequados para movimentos de precisão em baixa velocidade. Suave e sem emendas. Fornece a base mecânica para obter usinagem com acabamento espelhado e posicionamento em nível nanométrico.

Principais Parâmetros Técnicos e Projeto
1. Sistema de circulação de rolos: utiliza um retentor de rolo de precisão para garantir uma circulação suave e sincronizada de cada rolo, evitando colisões e atritos, mantendo baixo ruído e baixo aumento de temperatura mesmo em altas velocidades.
2. Classe de precisão: oferece opções de precisão de primeira linha, desde grau de precisão (P) até grau de ultraprecisão (UP), garantindo que cargas pesadas e alta precisão não sejam mutuamente exclusivas.
3. Configuração de pré-carga e rigidez: normalmente vem de fábrica com pré-carga pesada (C3) para aumentar a rigidez do sistema; alguns modelos oferecem uma opção de pré-carga ultrapesada (C5).
4. Tecnologia de vedação: equipada com múltiplas vedações e raspadores de alta resistência para evitar que grandes lascas de partículas e poeira gerada em ambientes de carga pesada entrem na pista.

Aplicações
A guia linear tipo rolo série RGH-CA/HA é a escolha ideal para os seguintes equipamentos de alta precisão e alta resistência de primeira linha:
Máquinas-ferramentas CNC ultrapesadas: eixos lineares centrais de grandes centros de usinagem de cinco eixos com pórtico, máquinas de mandrilamento e fresamento de piso de alta resistência e retificadoras de guias.
Equipamentos pesados de alta precisão: grandes máquinas de medição de coordenadas, máquinas-ferramentas de processamento óptico de ultraprecisão e prensas pesadas para embalagens de semicondutores.
Energia e indústria pesada: Equipamentos de processamento de caixas de engrenagens de energia eólica, grandes linhas de processamento de blocos de cilindros de motores a diesel e orientação de precisão para prensas pesadas.
Equipamentos de pesquisa científica de última geração: mecanismos de suporte de carga e movimento para fontes de radiação síncrotron e plataformas de teste de componentes de espaçonaves.

O Roller Type RGH-CA/HA Series Linear Guideway é uma obra-prima que ultrapassa os limites físicos da tecnologia de movimento linear. Ele abandona a busca pela aplicabilidade universal por meio de velocidade extrema e baixo atrito, levando a capacidade de carga, a rigidez e a estabilidade ao extremo. Não é apenas um componente, mas uma força decisiva para garantir usinagem de alto desempenho e alta precisão de equipamentos pesados.

Parâmetros

Modelo no. Dimensões
da Assembleia
(milímetros) 		Dimensões of Block
(milímetros) 		Dimensões of Rail
(milímetros) 		Montagem
Parafuso para trilho 		Básico
Dinâmico
Carregar
Classificação 		Básico
Estático
Carregar
Classificação 		Estático Rated
Momento(kgf.m） 		重量
Peso
H H1 N O B B1 C L1 L K1 K2 G Mxl T H2 H3 OR RH D h d P E （mm） C(KN) C0(KN) SENHOR
KN-m 		MP
KN-m 		MEU
KN-m 		bloquear
kg 		Trilho
kg/m
RGH15CA 28 4 9.5 34 26 4 26 45 68 13.4 4.7 5.3 M4x8 6 7.6 10.1 15 16.5 7.5 5.7 4.5 30 20 M4x16 11.3 24 0.311 0.173 0.173 0.20 1.8
RGH20CA 34 5 12 44 32 6 36 57.5 86 15.8 6 5.3 M5x8 8 8.3 8.3 20 21 9.5 8.5 6 30 20 M5x20 21.3 46.7 0.647 0.46 0.46 0.40 2.76
RGH20HA 50 77.5 106 18.8 26.9 63 0.872 0.837 0.837 0.53
RGH25CA 40 5.5 12.5 48 35 6.5 35 64.5 97.9 20.75 7.25 12 M6x8 9.5 10.2 10 23 23.6 11 9 7 30 20 M6x20 27.7 57.1 0.758 0.605 0.605 0.61 3.08
RGH25HA 50 81 114.4 21.5 33.9 73.4 0.975 0.991 0.991 0.75
RGH30CA 45 6 16 60 40 10 40 71 109.8 23.5 8 12 M8x10 9.5 9.5 10.3 28 28 14 12 9 40 20 M8x25 39.1 82.1 1.445 1.06 1.06 0.90 4.41
RGH30HA 60 93 131.8 24.5 48.1 105 1.846 1.712 1.712 1.16
RGH35CA 55 6.5 18 70 50 10 50 79 124 22.5 10 12 M8x12 12 16 19.6 34 30.2 14 12 9 40 20 M8x25 57.9 105.2 2.17 1.44 1.44 1.57 6.06
RGH35HA 72 106.5 151.5 25.25 73.1 142 2.93 2.6 2.6 2.06
RGH45CA 70 8 20.5 86 60 13 60 106 153.2 31 10 12.9 M10x17 16 20 24 45 38 20 17 14 52.5 22.5 M12x35 92.6 178.8 4.52 3.05 3.05 3.18 9.97
RGH45HA 80 139.8 187 37.9 116 230.9 6.33 5.47 5.47 4.13
RGH55CA 80 10 23.5 100 75 12.5 75 125.5 183.7 37.75 12.5 12.9 M12x18 17.5 22 27.5 53 44 23 20 16 60 30 M14x45 130.5 252 8.01 5.4 5.4 4.89 13.98
RGH55HA 95 173.8 232 51.9 167.8 348 11.15 10.25 10.25 6.68
RGH65CA 90 12 31.5 126 76 25 70 160 232 60.8 15.8 12.9 M16x20 25 15 15 63 53 26 22 18 75 35 M16x50 213 411.6 16.20 11.59 11.59 8.89 20.22
RGH65HA 120 223 295 67.3 275.3 572.7 22.55 22.17 22.17 12.13

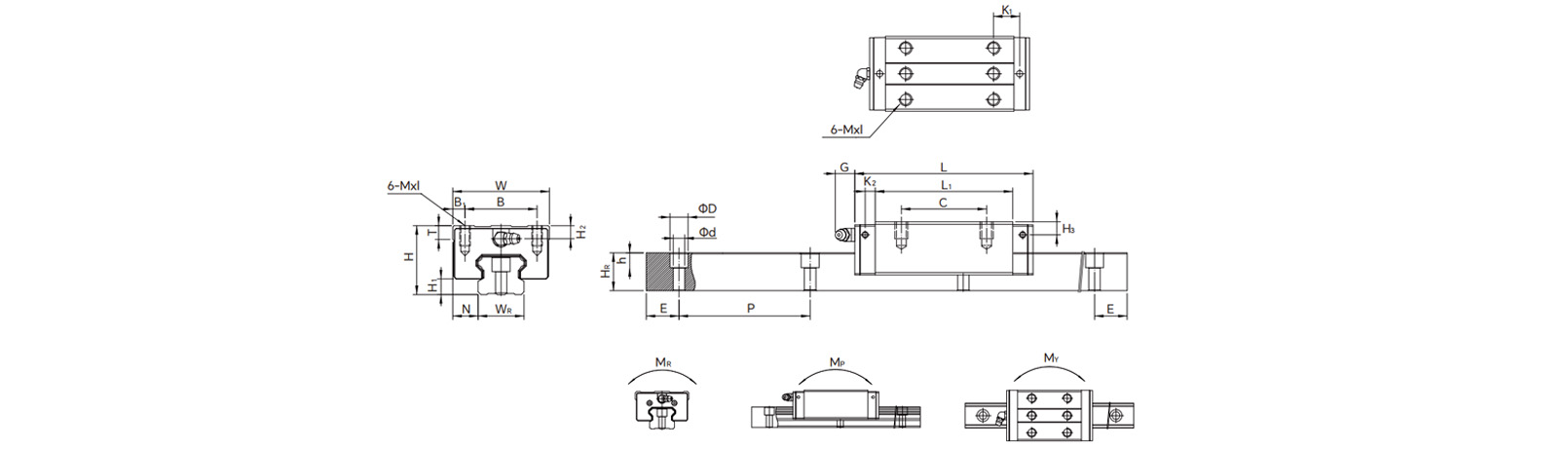

Desenhos


Suporta seleção de combinação de produtos
