Acoplamento de eixo flexível de ameixa de alumínio da série MH

Principais Parâmetros Técnicos e Seleção

Estrutura e Material:
Corpo principal: liga de alumínio 6061-T6, leve e suficientemente forte.
Elastômero: Almofada de poliuretano (PU) em formato de ameixa, disponível em várias durezas (por exemplo, Shore A 92°, 98°). Maior dureza resulta em maior transmissão de torque, mas capacidade de compensação ligeiramente reduzida.

Parâmetros-chave de desempenho:
Torque nominal: abrange uma ampla faixa de alguns décimos de Newton-metro a centenas de Newton-metros.
Velocidade máxima: Geralmente alta, atendendo aos requisitos de velocidade da maioria dos servomotores.
Capacidade de compensação: desvio radial normalmente ≤0,2 mm, desvio angular ≤1°, desvio axial ±0,5 mm (valores específicos dependem do modelo).
Métodos de montagem: Fornece dois métodos principais: fixação por parafuso de fixação (tipo fixação) e fixação por rasgo de flange. O tipo de fixação é mais comumente usado, oferecendo fácil instalação e sem folga.
Pontos de seleção: A seleção é baseada principalmente no torque do lado de acionamento (considerando o fator de segurança), no desvio entre os dois eixos, nas dimensões do furo e da ranhura e nas limitações de espaço.

Aplicações
Devido ao seu excelente desempenho geral e custo-benefício, o acoplamento de eixo flexível Plum da série MH é adequado para quase todos os campos gerais de automação industrial:
Máquinas-ferramentas CNC e equipamentos a laser: Conexão de servomotores e parafusos esféricos.
Máquinas de embalagem e impressão: Conexão de transmissão de rolos transportadores e rolos de impressão.
Máquinas têxteis e alimentícias: Transmissão de carga leve que requer amortecimento e compensação de desvio.
Robôs e linhas de produção automatizadas: acionamentos de juntas, acionamentos de correias transportadoras, etc.
Conexão de codificadores e sensores: Utilizando suas características de isolamento e baixa inércia. O acoplamento de eixo flexível Plum da série MH é versátil e tem desempenho completo em projetos de transmissão automatizada. Com sua estrutura simples, função confiável e custo econômico, ele resolve os problemas de conexão de eixo, compensação de desalinhamento e isolamento de vibração na maioria das aplicações. Escolher a série MH significa que você está selecionando uma solução de conexão confiável, sem preocupações e econômica para seu equipamento, fornecendo um componente fundamental para uma operação estável.

_Parâmetros

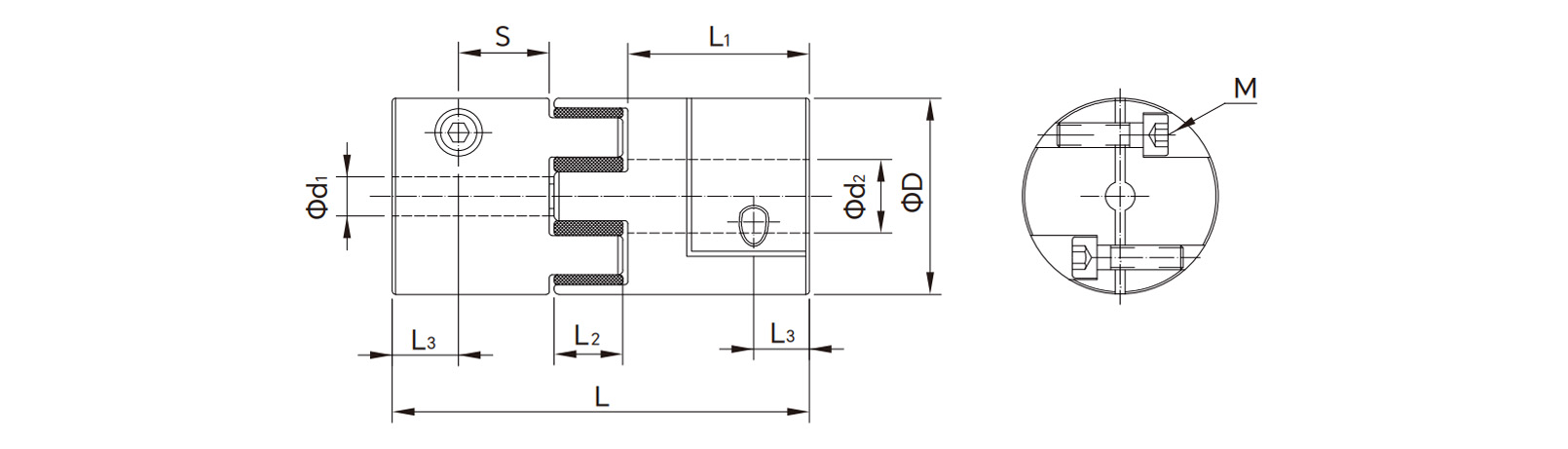

_Desenhos
