Guia linear da série EGW-CA/SA de baixa montagem

Principais Parâmetros Técnicos e Projeto
1. Projeto:
Aumentar a largura para compensar a resistência estrutural e a capacidade de torque potencialmente perdidas devido à altura reduzida é uma aplicação clássica do princípio do "momento de inércia da área" na engenharia.
2. Características de desempenho:
Nas mesmas especificações de altura (por exemplo, 15 mm, 20 mm), a largura do trilho-guia e a largura do controle deslizante do EGW são maiores que a do EGH.
Normalmente fornece níveis médios de pré-carga para garantir alta rigidez mesmo em espaços compactos.
3. Critérios de seleção principais:
A altura é uma restrição rígida: confirme a altura total máxima de instalação permitida pelo equipamento.
A largura é uma oportunidade: Dadas as restrições de altura, escolha a especificação EGW mais ampla possível para obter melhor capacidade de carga e rigidez.
Verificação comparativa: A comparação da curva largura-carga do EGW com a curva altura-carga do EGH geralmente revela que o EGW tem melhor desempenho na mesma altura.

Aplicações
A série EGW-CA/SA é uma escolha ideal para aplicações de ponta onde os requisitos de espaço e desempenho são contraditórios:
Equipamentos semicondutores e de painel de última geração: Eixos de movimento em máquinas de fotolitografia e equipamentos de transferência de massa onde a altura é limitada, mas são necessárias carga e precisão extremamente altas.
Equipamentos de imagem médica de alta resistência: anéis coletores de precisão ou plataformas de pacientes em máquinas de tomografia computadorizada e scanners de ressonância magnética que exigem movimento de grande alcance, estável e discreto.
Usinagem e inspeção de precisão: mesas de trabalho de troca dupla em centros de usinagem horizontais e bases móveis para grandes instrumentos de inspeção óptica de precisão.
Automação especializada: plataformas automatizadas de montagem e teste dentro de naves espaciais ou veículos grandes onde o espaço é extremamente valioso. O Guia Linear Série EGW-CA/SA de Baixa Montagem é um produto altamente estratégico.  Não é simplesmente uma variação de tamanho, mas uma resposta projetada com precisão para pontos problemáticos específicos em mercados de ponta. Escolher a série EGW significa que o projeto do seu equipamento enfrenta os desafios duplos de espaço limitado e requisitos de desempenho exigentes, e você encontrou com sucesso a solução ideal selecionando a tecnologia mais adequada. Representa a vanguarda da tecnologia de orientação linear, avançando em direção a uma maior integração e melhor utilização do espaço.

_Parâmetros

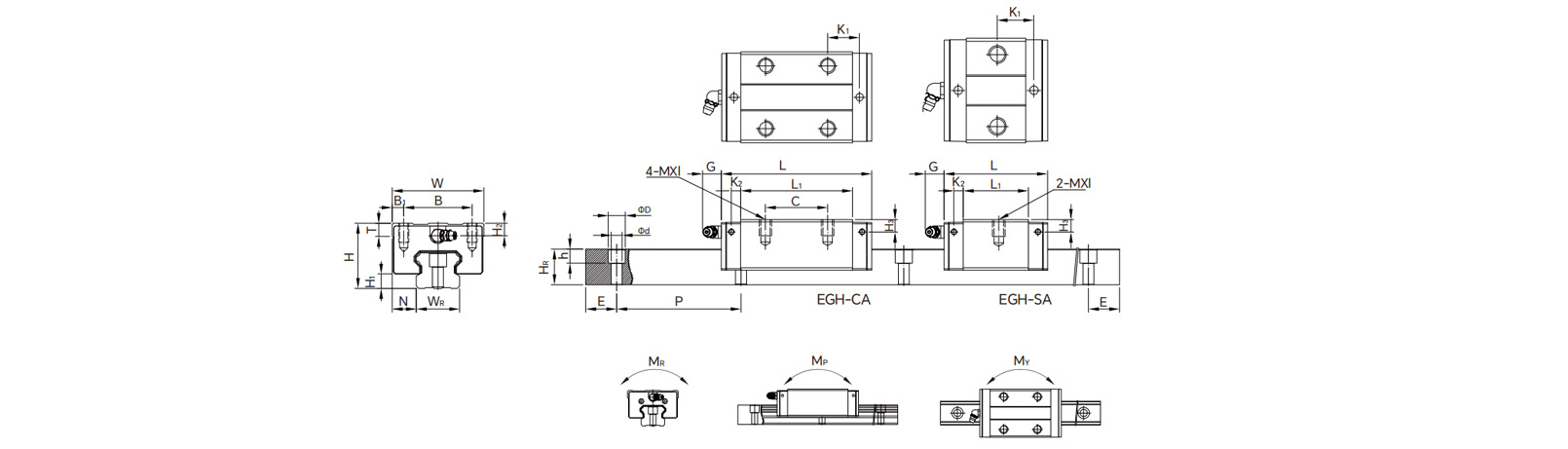

_Desenhos

_{Suporta seleção de combinação de produtos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
