Guia linear de alta montagem (baixa) série HGL-CA/HA

Lar · Produtos · Guia Linear · Guia linear de alta montagem (baixa) série HGL-CA/HA

Guia linear de alta montagem (baixa) série HGL-CA/HA

O Guia Linear da Série HGL-CA/HA de Alta Montagem (Baixa) revela suas características duplas: ele herda a estrutura reforçada internamente e os genes de alto desempenho do tipo de alta montagem (série HGH), mas otimiza seu perfil externo, alcançando uma altura geral do controle deslizante menor do que os tipos tradicionais de alta montagem. Este design proporciona um melhor equilíbrio para aplicações onde tanto o espaço quanto o desempenho são críticos, como braços robóticos, unidades de usinagem compactas e equipamentos de automação de última geração.

Inquérito

ANTERIOR: Guia linear da série HGR-T de bloqueio inferior de montagem alta Próximo: Guia linear da série EGW-CA/SA de baixa montagem

Tecnologia

O Linear Guideway da série HGL atinge um equilíbrio inteligente entre desempenho e espaço e posicionamento.

Dimensões de desempenho	Série HGL-CA/HA (alta montagem – baixa)	Série HGH-CA/HA (configuração tradicional de arranha-céus)	Série EGH-CA/SA (perfil baixo padrão)	Valores Essenciais
Posicionamento central	O mestre do equilíbrio entre desempenho e espaço. Alcança uma altura de instalação mais baixa e, ao mesmo tempo, oferece desempenho próximo ao dos modelos de alta montagem.	A referência para alto desempenho, projetada para desempenho extremo.	O especialista em economia de espaço, projetado para máxima compacidade.	A escolha preferida para projetos compactos onde os comprometimentos de desempenho devem ser minimizados.
Características estruturais	Estrutura otimizada de alto perfil. Reduz a altura total minimizando o material em seções sem suporte de carga, mantendo ao mesmo tempo um design interno altamente rígido (como fileiras de esferas reforçadas e esferas de grande diâmetro).	Configuração padrão de arranha-céus com amplo espaço interno.	O design especializado e discreto minimiza a altura geral.	Dentro de uma faixa limitada de redução de altura, o desempenho central do conjunto de alto perfil é mantido na maior medida possível.
Capacidade de carga e rigidez	Alto. Sua capacidade de carga e rigidez são significativamente superiores às dos modelos de baixo perfil (EGH) da mesma especificação, aproximando-se muito dos modelos tradicionais de alto perfil (HGH).	Extremamente alto.	Excelente.	Oferece excelente custo-benefício ao obter uma redução significativa na altura em troca de um comprometimento mínimo no desempenho.
Altura de instalação	Baixo. A altura total (H) situa-se entre a dos modelos tradicionais de alto e baixo perfil, diminuindo efetivamente o centro de gravidade e a altura total das partes móveis do equipamento.	Relativamente alto.	Mais baixo.	Oferece uma nova compensação para miniaturização de equipamentos e design de estabilidade.
Aplicações adequadas	Braços robóticos de alta velocidade, eixos Z de centros de usinagem de médio porte, módulos de montagem de precisão e equipamentos voltados para desempenho com espaço limitado.	Grandes centros de usinagem, automação pesada.	Automação em pequena escala, equipamentos eletrônicos e instrumentos leves.	Preenche o nicho de mercado para aplicações que exigem alto desempenho, mas com espaço limitado.

Principais Parâmetros Técnicos e Projeto
1. Conceito de design: Seguindo o princípio de "a forma segue a função", o controle deslizante de alta montagem passa por otimização topológica. Ao mesmo tempo em que garante a resistência do sistema de circulação de esferas, do sistema de vedação e da estrutura de montagem, o excesso de material é removido para obter leveza e altura reduzida.
2. Retenção de desempenho: normalmente mantém o design de carga igual em quatro direções e as mesmas opções de grau de precisão. Os níveis de pré-carga também podem ser comparáveis aos do tipo de montagem alta para garantir rigidez.
3. Orientação de seleção:
Quando o projeto é limitado pela altura de instalação, mas o tipo padrão de montagem baixa (EGH) é considerado insuficiente em rigidez ou capacidade de carga, a série HGL é a opção de atualização ideal.
Pode ser considerada uma "versão compacta" da série HGH ou uma "versão aprimorada" da série EGH.

Aplicações típicas
A série HGL-CA/HA é ideal para as seguintes aplicações que exigem alta densidade de desempenho:
Robôs industriais: eixos guia de braço para robôs articulados de seis eixos e robôs SCARA, exigindo alta rigidez em espaços confinados para manter a precisão do efetor final.
Equipamento CNC compacto: eixo Z de pequenos centros de usinagem verticais e máquinas de gravação, reduzindo a altura da cabeça do fuso para melhorar a rigidez e economizar espaço.
Inspeção e montagem de precisão: Unidades móveis para equipamentos de inspeção óptica automatizada (AOI) e equipamentos de encaixe por pressão de precisão.
Equipamentos periféricos semicondutores: eixos de movimento que exigem resposta rápida e posicionamento preciso em máquinas de embalagem e teste, triagem e máquinas de distribuição.

O Guia Linear da Série HGL-CA/HA de Alta Montagem (Baixa) é um produto que incorpora segmentação de mercado refinada e pensamento de otimização de engenharia. Ele não busca o desempenho máximo em nenhum aspecto, mas se esforça para alcançar um equilíbrio entre vários requisitos importantes do cliente, como desempenho, rigidez e espaço de instalação.

_Parâmetros

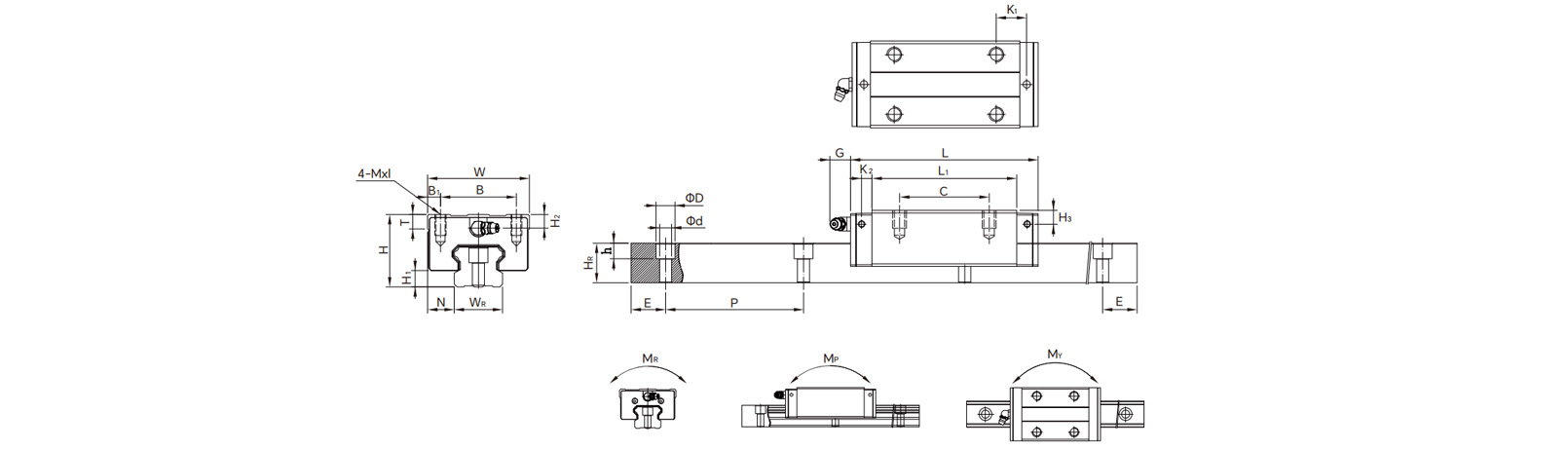

Modelo Não.	Dimensões de Assembleia (milímetros)			Dimensões de Block (milímetros)													Dimensões de Rail (milímetros)							Montagem Parafuso para trilho	Básico Dinâmico Carregar Classificação	Básico Estático Carregar Classificação	Estático Rated Momento (kgf.m)			Peso
	H	H1	N	O	B	B1	C	L1	L	K1	K2	G	Mxl	T	H2	H3	OR	RH	D	h	d	P	E	(milímetros)	C[kN]	C0(kN)	SENHOR kN-m	MP kN-m	MEU kN-m	bloquear kg	Trilho kg/m
HGL15CA	24	4.3	9.5	34	26	4	26	39.5	61.4	10	4.85	5.3	M4x4	6	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.10	0.10	0.14	1.45
HGL25CA	36	5.5	12.5	48	35	6.5	35	58	84	15.7	6	12	M6x6	8	6	5	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.42	3.21
HGL25HA							50	78.6	104.6	18.5															32.75	49.44	0.56	0.57	0.57	0.57
HGL30CA	42	6	16	60	40	10	40	70	98.4	20.25	6	12	M8x10	8.5	6.5	10.8	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	0.78	4.47
HGL30HA							60	93	121.4	21.75															47.27	69.16	0.88	0.92	0.92	1.03
HGL35CA	48	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x12	10.2	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.14	6.30

HGL35HA							72	105.8	138.2	22.5															60.21	91.63	1.54	1.40	1.40	1.52

HGL45CA	60	9.5	20.5	86	60	13	60	97	137.4	23	10	12.9	M10x17	16	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.08	10.41
HGL45HA							80	128.8	169.2	28.9															94.54	136.46	2.63	2.68	2.68	2.75
HGL55CA	70	13	23.5	100	75	12.5	75	117.7	166.7	27.35	11	12.9	M12x18	17.5	12	19	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	3.25	15.08
HGL55HA							95	155.8	204.8	36.4															139.35	196.2	4.88	4.57	4.57	4.27
