Guia linear de alta montagem série HGW-CC/HC

Principais Parâmetros Técnicos e Projeto
1. Projeto de perfil amplo: Sua largura de trilho (por exemplo, HGW25, HGW35, HGW45) é normalmente maior do que a série HGH do mesmo nível de altura, que é a base física para sua capacidade de carga.
2. Sistema de esferas reforçado: utiliza um número maior de fileiras de esferas e um sistema de recirculação reforçado para garantir uma circulação suave das esferas e uma distribuição uniforme das tensões sob cargas pesadas.
3. Vedação de alta resistência: equipado com vedações finais e inferiores reforçadas, pode usar raspadores de metal para suportar grandes quantidades de detritos e poeira em ambientes de alta resistência.
4. Pré-carga e precisão: oferece pré-carga média (C2) e pré-carga pesada (C3) como opções padrão ou recomendadas para maximizar a rigidez. Os graus de precisão variam de alta precisão (H) a ultraprecisão (UP).

Aplicações
A série HGW-CC/HC é a escolha ideal para os seguintes equipamentos pesados, de alta precisão e de ponta:
Máquinas-ferramentas CNC para serviços pesados: grandes centros de usinagem de pórtico, centros de usinagem de cinco eixos e o eixo móvel do pórtico (eixo X) e o eixo vertical da cabeça do fuso (eixo Z) de tornos verticais para serviços pesados.
Automação industrial pesada: Grandes linhas de automação de estampagem, módulos de manuseio pesados em linhas de produção de soldagem automotiva.
Equipamentos especiais: Equipamentos de processamento de componentes estruturais aeroespaciais, grandes centros de usinagem de moldes de pás de turbinas eólicas, plataformas de corte a laser para serviços pesados.
Medição de precisão: Grandes máquinas de medição de coordenadas, guias móveis para plataformas de inspeção de componentes pesados. A guia linear da série HGW-CC/HC de alta montagem representa o auge da tecnologia de orientação linear, expandindo os limites em direção à integração de capacidade de carga pesada, alta rigidez e alta precisão. Não é apenas um aumento no tamanho, mas um salto abrangente no desempenho mecânico. Escolher a série HGW significa que você está enfrentando desafios industriais exigentes e equipando seu equipamento pesado com uma estrutura de movimento de primeira linha, capaz de lidar com atualizações futuras e requisitos extremos de produção. É a base central para os fabricantes de equipamentos construírem plataformas de processamento e fabricação pesadas de classe mundial.

_Parâmetros

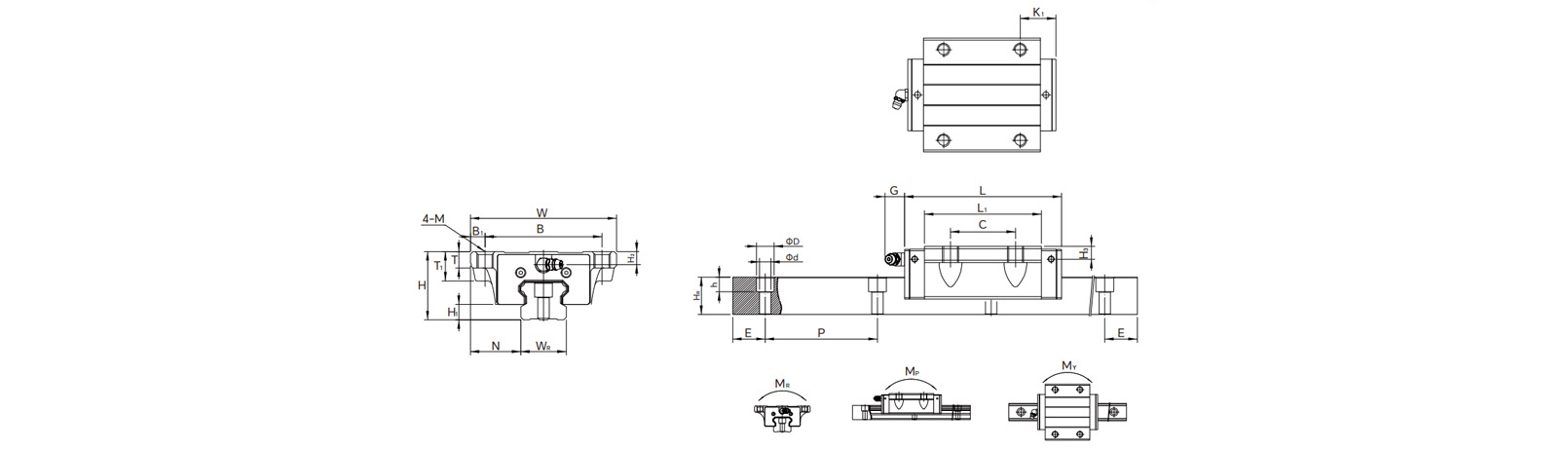

_Desenhos

_{Suporta seleção de combinação de produtos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
