Guia linear da série HGH-CA/HA de alta montagem

Principais Parâmetros Técnicos e Guia de Seleção
1. Grau de precisão: normalmente oferece diversas opções, desde grau padrão (N) até grau de ultraprecisão (SP), atendendo a diferentes necessidades, desde automação geral até máquinas-ferramentas de ultraprecisão.
2. Grau de pré-carga: oferece opções de sem pré-carga (C0), pré-carga leve (C1), pré-carga média (C2) e pré-carga pesada (C3). Uma pré-carga mais elevada resulta numa maior rigidez, mas também aumenta ligeiramente o atrito e o aumento da temperatura.
3. Selagem e Lubrificação:
Vedações finais: Configuração padrão, evitando efetivamente a entrada de poeira.
Vedações inferiores: Disponíveis em alguns modelos, proporcionando proteção inferior.
Bico de graxa: conveniente para manutenção e lubrificação diárias.
4. Pontos de seleção:
Confirmar dimensões: Selecione a largura da guia (por exemplo, HGH15, HGH20, HGH30, etc.) com base na carga, torque e espaço.
Selecione o modelo: Escolha o controle deslizante CA (tipo flange) ou HA (tipo quadrado) com base no espaço e no método de instalação.
Determinar precisão e pré-carga: selecione o grau de precisão e o grau de pré-carga com base nos requisitos de precisão e rigidez de movimento.

Aplicações
A guia linear da série HGH-CA/HA de alta montagem, com seu desempenho superior abrangente e equilibrado, é amplamente utilizada em:
Máquinas-ferramentas CNC: eixos X/Y/Z de centros de usinagem, fresadoras CNC e tornos.
Automação de precisão: Unidades de movimento linear de máquinas de corte/soldagem a laser, equipamentos de embalagem de semicondutores e máquinas de medição de precisão.
Robôs industriais: Sétimo eixo (trilho terrestre) de grandes robôs, mecanismos de orientação de robôs de manuseio.
Equipamentos especiais: Campos de alta demanda, como dispositivos médicos, máquinas de impressão e equipamentos de corte de vidro.

O Guia Linear da Série HGH-CA/HA de Alta Montagem é um "produto fundamental versátil" no campo do movimento linear industrial. Ele alcança com sucesso o equilíbrio ideal entre alta rigidez, alta capacidade de carga, alta precisão e facilidade de instalação. Escolher esta série significa que você está selecionando uma solução para seu equipamento que tem se mostrado confiável e de alto desempenho em mercados globais há décadas, representando um passo sólido para a construção de sistemas automatizados estáveis, precisos e eficientes.

_Parâmetros

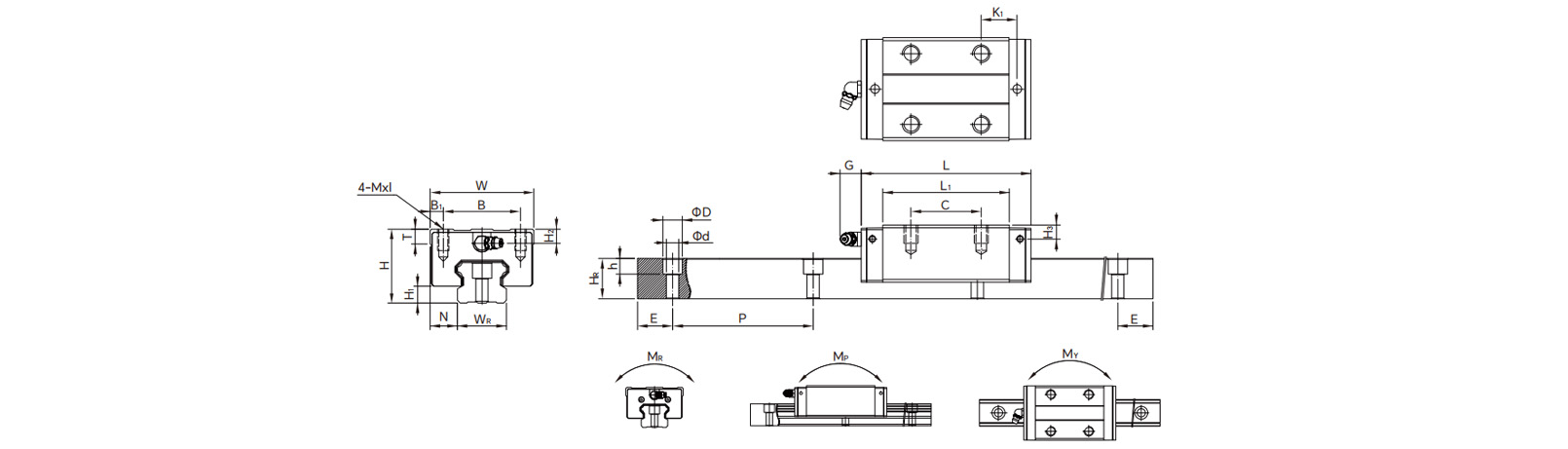

_Desenhos

_{Suporta seleção de combinação de produtos}

_{Production Capacity}

Cyclone Milling Machines LWN160-6000mm Leistritz Cyclone milling machines imported directly from Germany, the ball screw shaft precision can be C3, C5, and C7 the max length can be 7000mm

Rolled Thread CNC Machines ST-20.2 and ST-347.7 rolled thread ball screw machines from TaiWan. The ball screw shaft precision can be C7 - C10

Ball Screw Assembly Workshop We conduct nut assembly in a constant temperature workshop,  all workers having decades of work experience and zero clearance between the screw and nut.

Ball Screw Assembly Workshop One ball screw shaft matches one ball screw nut. Because each ball screw shaft has a very tiny different tolerance. There are dozens of different ball sizes for different screw shaft. Our ball screw shaft and nut can be interchanged with the Taiwan TBI ball screw shaft and nut very well.

_{Linear Guideway Selection}

Non-interchangeable type:

Note:
1.The roman numerals express a matched set of rails.
2.No symbol indicates standard protection (end seal and bottom seal)
ZZ:End seaL bottom sealand scraper
KK: Double seals, bottom seal and scraper
DD: Double seals and bottom seal
3.Block type HGL is the low profile design of HGH (square type), the assembled height is same as HGW (flange type) in same size.

Model Number of HG Rail:


Interchangeable type:


_{Linear Guideway Preload & Precision Instruction}

Preload Classes
offers three classes of standard preload for various applications and conditions.

Besides the standard top mounting type, WANGONG also offers the bottom mounting type of rails to customers.

Mounting from Top	Mounting from bottom

Acouracy Classes
Thp accuracy of HG series can be classified into normal (C), high (H), precision (P), super precision (SP), ultra precision (UP), five classes. Please choose the class by referring the accuracy of applied equipment.

Accuracy Standards

Acouracy of Running Parallelism
