Suportes e acessórios para parafusos de esferas

Suportes e acessórios para parafusos de esferas são componentes essenciais que garantem a operação estável, de alta precisão e alta rigidez dos sistemas de parafusos de esferas. Sua classificação primária é baseada na função funcional, no projeto estrutural e no tipo de serviço.

Os componentes principais podem ser divididos em quatro categorias principais:

Unidades de assento de suporte: divididas em unidades de extremidade fixa e de extremidade de suporte com base na carga e função que suportam.

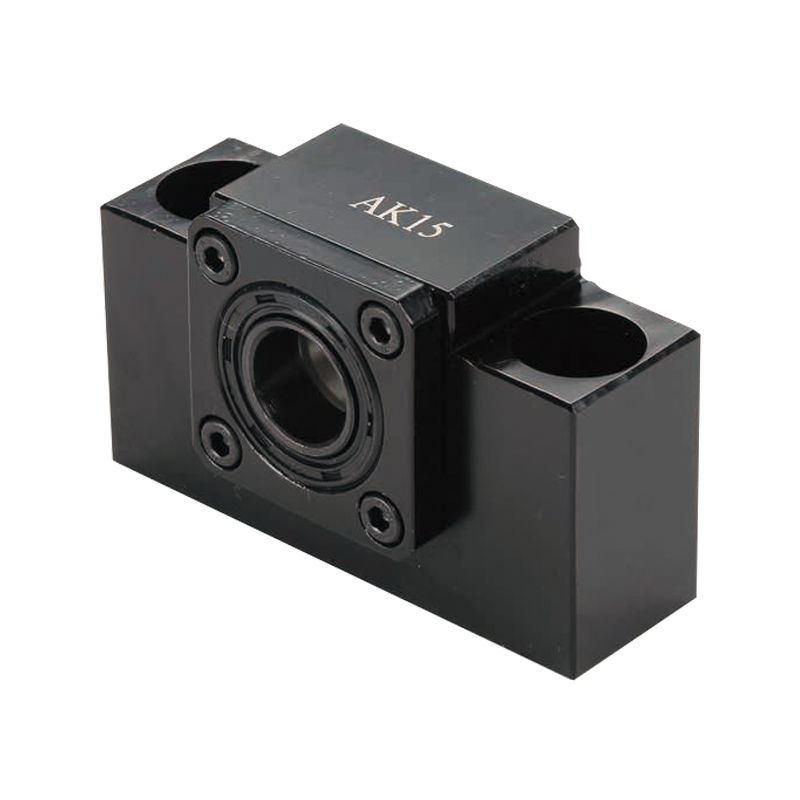

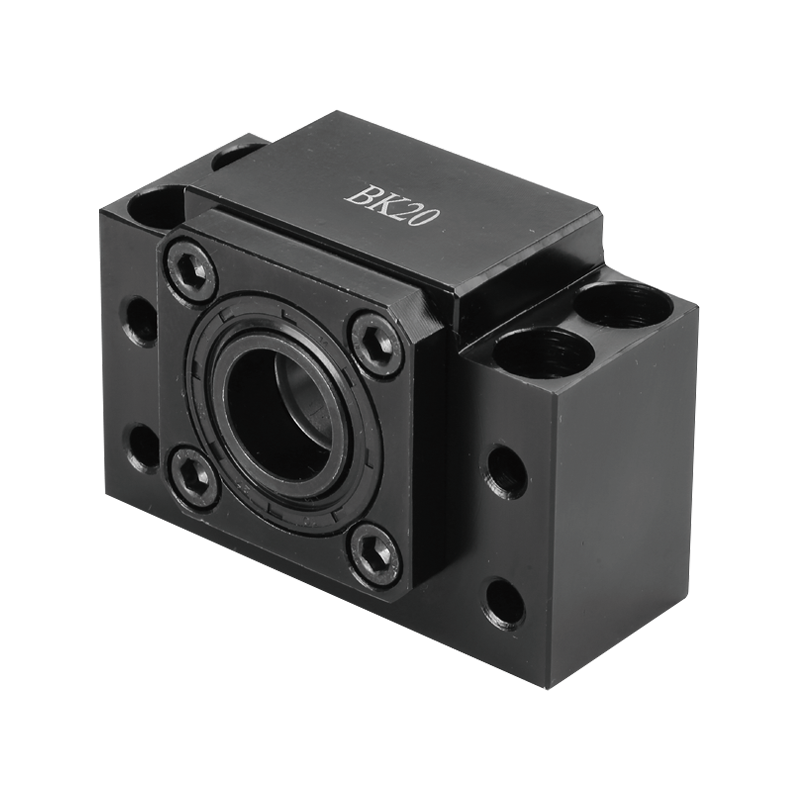

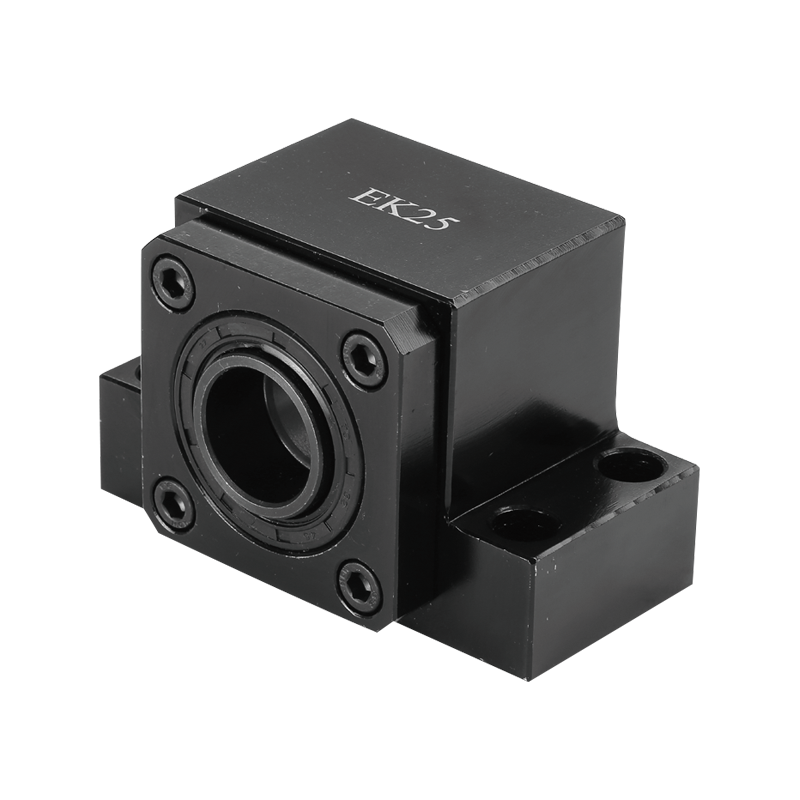

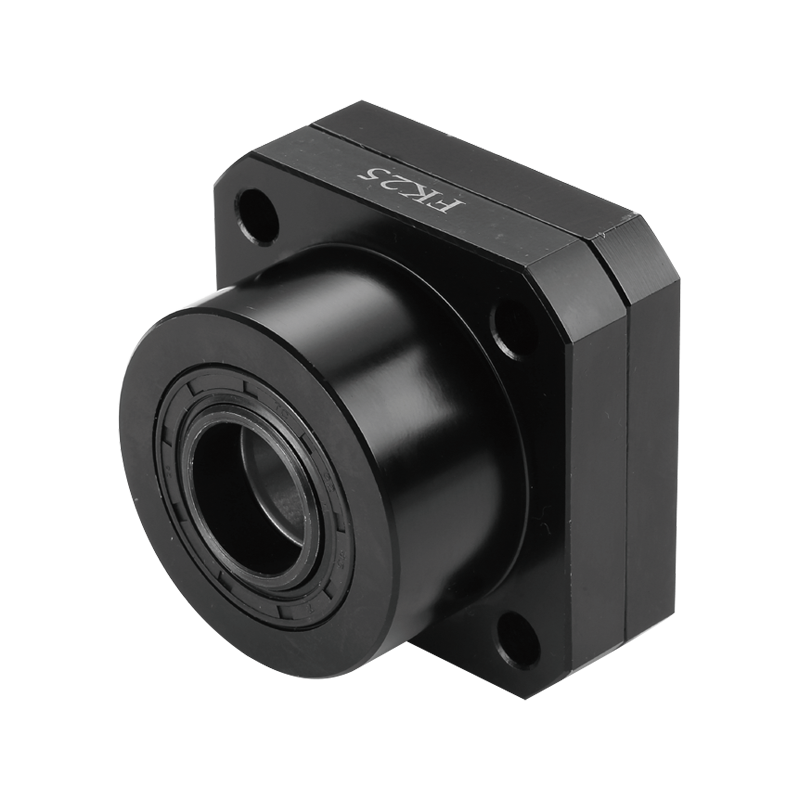

Assentos de suporte de extremidade fixa (por exemplo, séries BK, FK, EK, AK): Normalmente equipados com conjuntos de rolamentos de contato angular, eles suportam cargas axiais e radiais bidirecionais e fornecem posicionamento axial preciso do parafuso, servindo como extremidade de referência para todo o sistema de transmissão.

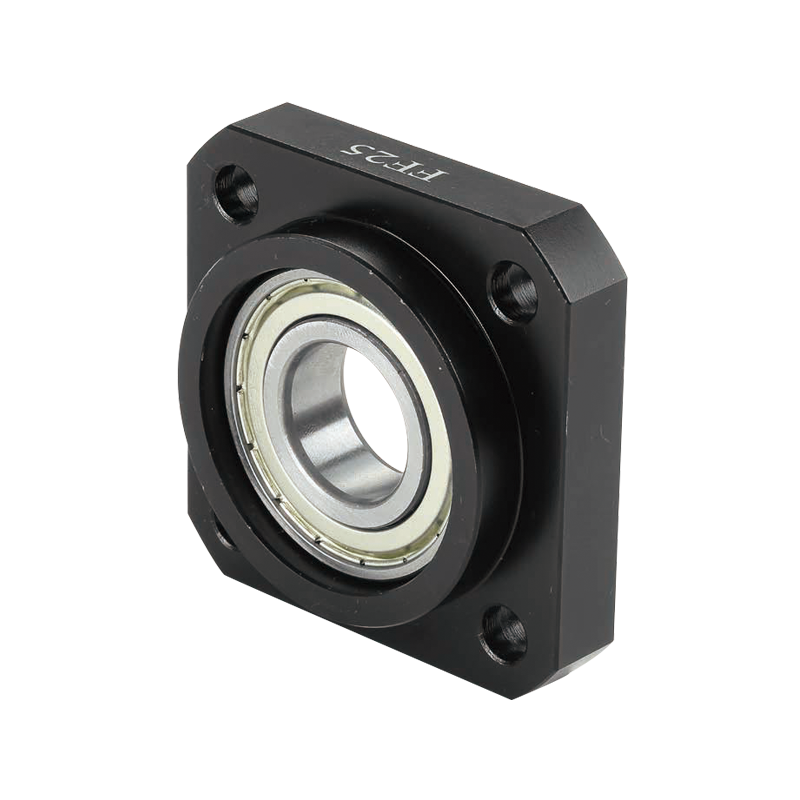

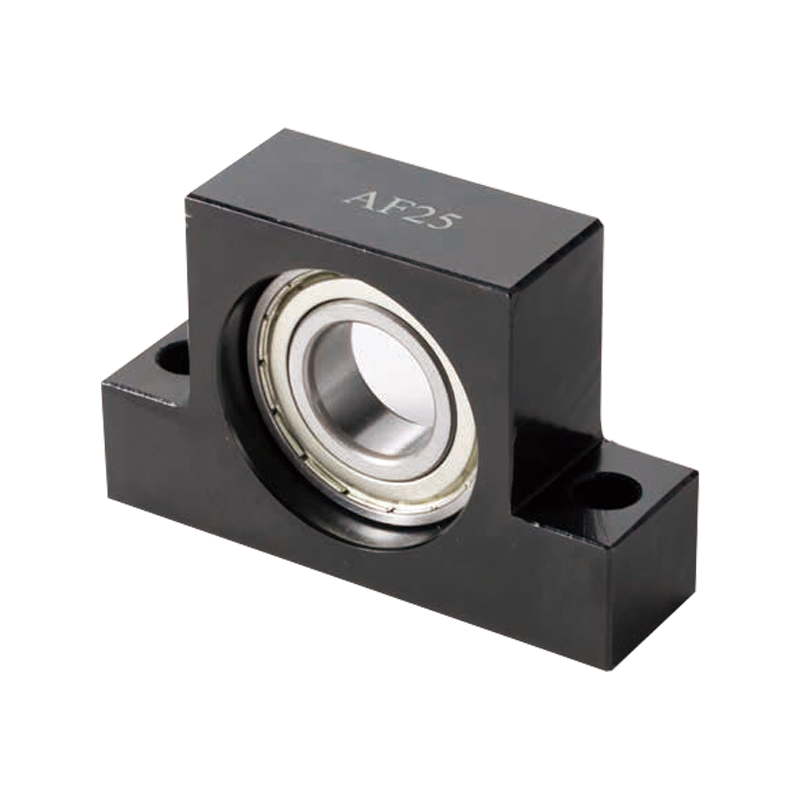

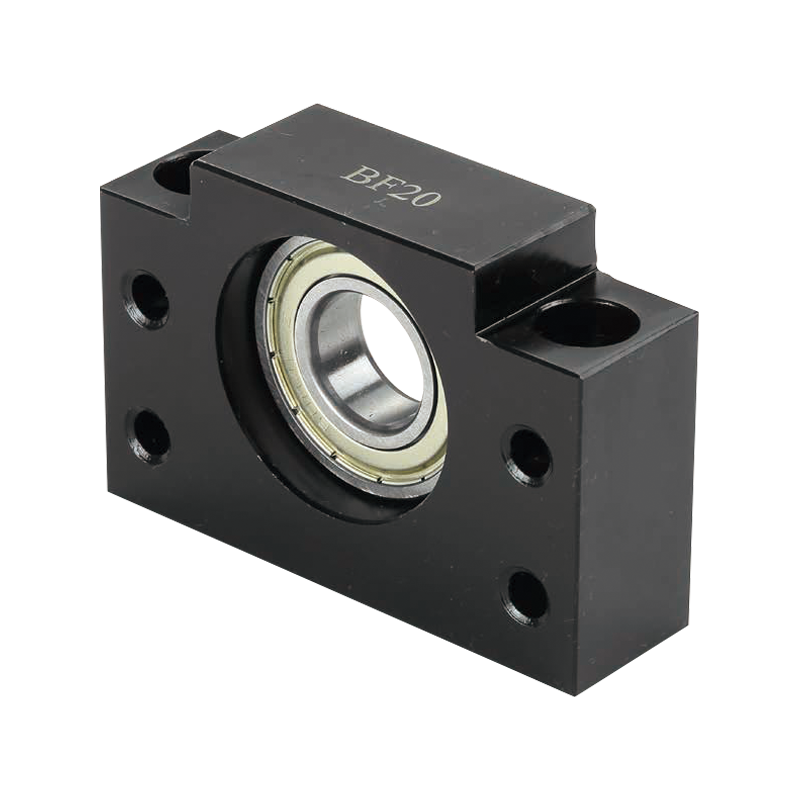

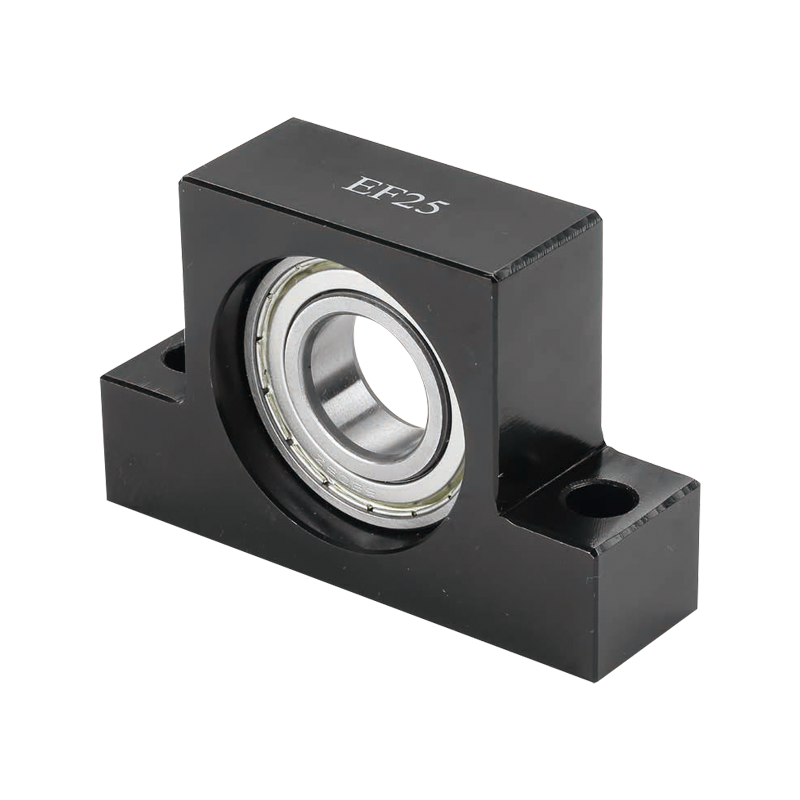

Assentos de suporte final (por exemplo, séries BF, FF, EF, AF): Normalmente equipados com rolamentos de esferas de ranhura profunda, eles suportam principalmente cargas radiais e permitem um leve deslocamento de expansão térmica axial do parafuso, fornecendo suporte auxiliar e ajuste flutuante.

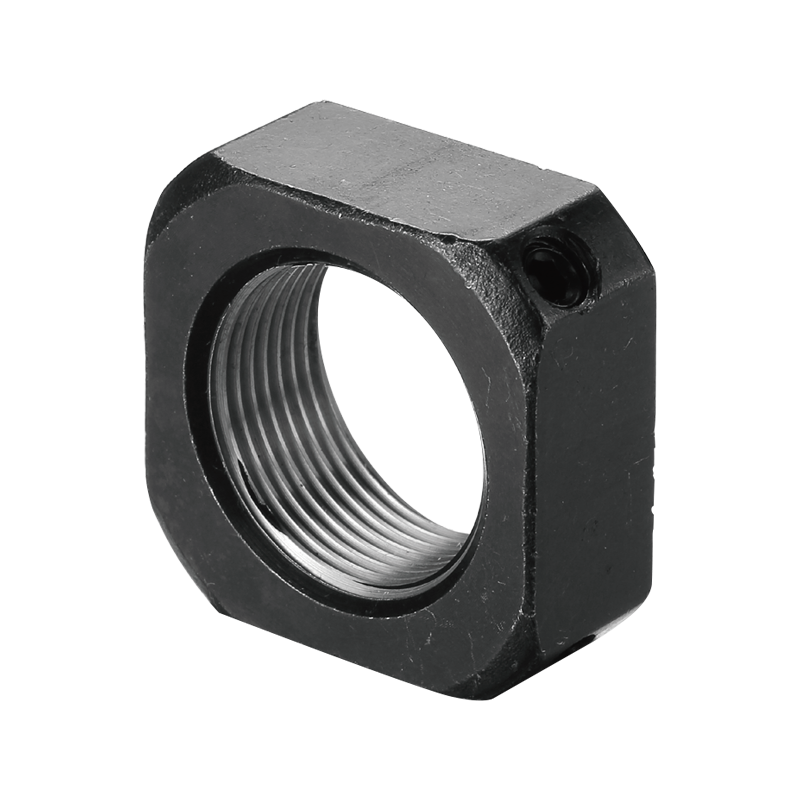

Acessórios funcionais padrão: principalmente porcas de segurança (por exemplo, série RN), usadas para apertar e pré-carregar a extremidade do eixo do parafuso nos rolamentos dentro do assento de suporte de extremidade fixa. Esses são componentes padrão cruciais para transmissão de torque e eliminação de folga.

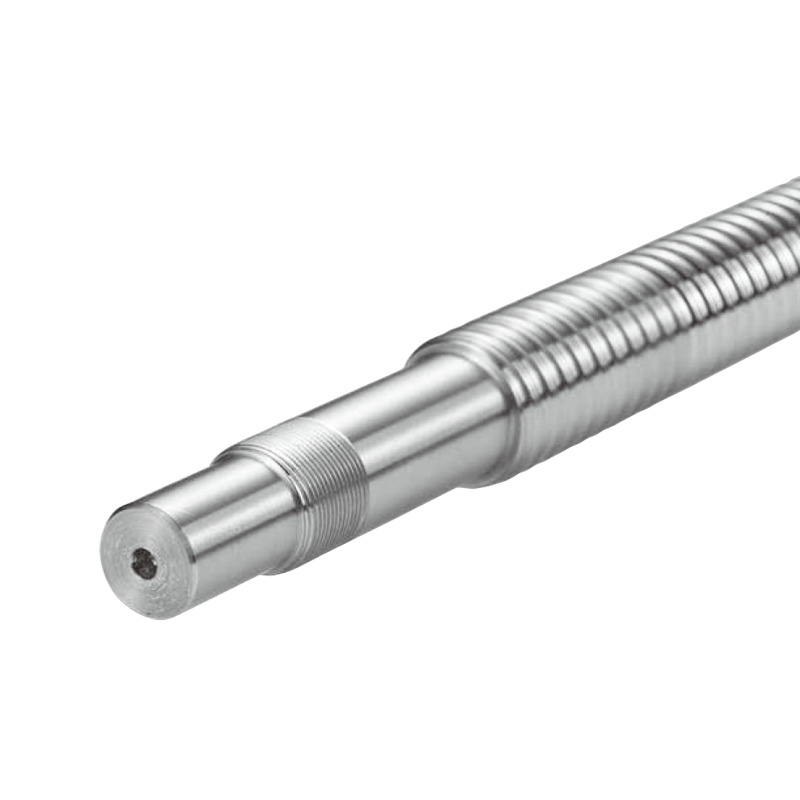

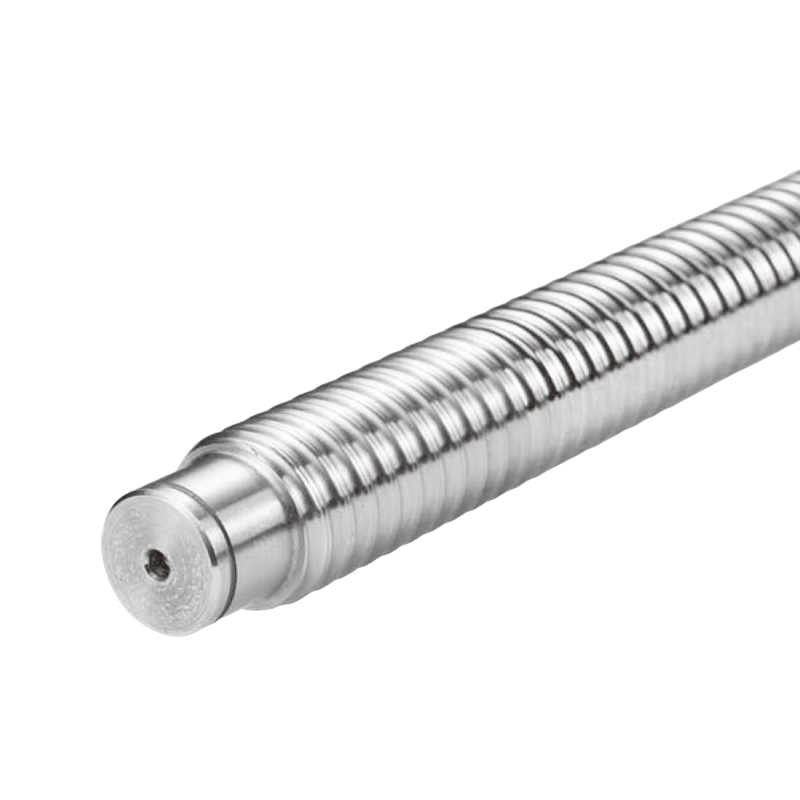

Serviços de usinagem personalizados: referem-se aos serviços de usinagem fornecidos aos usuários das extremidades do eixo do parafuso de avanço, garantindo uma combinação perfeita com suportes de suporte padrão. Isso inclui principalmente a usinagem do munhão final fixo (compatível com BK/FK/EK/AK, etc.) e do munhão final de suporte (compatível com BF/FF/EF/AF, etc.), uma etapa crucial para alcançar a funcionalidade plug-and-play e diminuindo o limite de montagem.

O suporte de apoio e o sistema de acessórios, com sua divisão central de trabalho entre as extremidades fixa e de apoio, complementados por peças padrão e usinagem personalizada, juntos constituem uma solução completa de instalação de sistema de parafuso de avanço plug-and-play.
