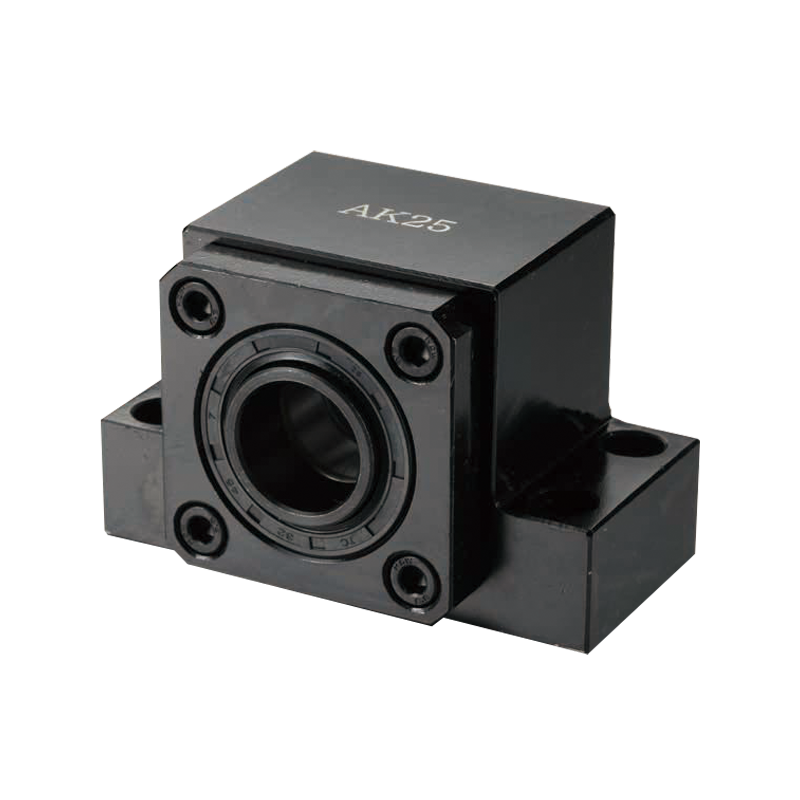

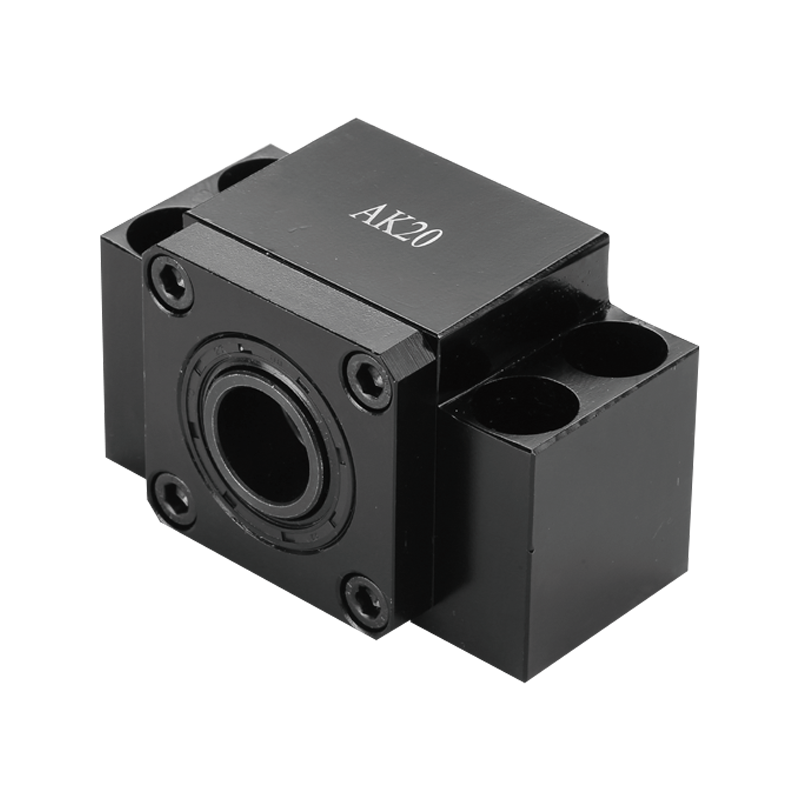

Suporte de parafuso de esfera da série AK lateral fixo

Principais Parâmetros Técnicos e Projeto
1. Desafios da Engenharia de Miniaturização:
Rolamentos miniatura de precisão: Utiliza rolamentos de contato angular extremamente pequenos, exigindo precisão de fabricação extremamente alta para fornecer rigidez suficiente em um espaço pequeno.
Otimização de espaço: O projeto geralmente omite porcas de travamento externas tradicionais, usando parafusos de fixação para travar diretamente o eixo do parafuso esférico na parede lateral da base de suporte ou usando porcas ultrafinas para economizar cada milímetro de espaço axial.
Materiais leves: A caixa pode usar materiais leves, como liga de alumínio, para obter a máxima redução de peso e, ao mesmo tempo, garantir rigidez.

2. Garantia Funcional:
Apesar de sua estrutura compacta, ele fornece posicionamento axial bidirecional confiável, servindo como referência absoluta para sistemas de parafusos de esferas em miniatura.
Apresenta design básico à prova de poeira, como anéis de vedação ou lábios de vedação em miniatura, adequados para laboratório ou ambientes limpos.

3. Características de instalação:
O flange de montagem é normalmente pequeno e circular ou quadrado, com furos de parafuso de passo fino e tamanho pequeno, adequados para montagem em suportes de paredes finas ou de precisão.
Requer planicidade e perpendicularidade extremamente altas da superfície de montagem, pois pequenos erros de instalação são ampliados em sistemas em miniatura.

Aplicações
O suporte de parafuso de esfera da série AK de lado fixo é um componente essencial indispensável nos seguintes campos de miniaturização de ponta:
Robótica em miniatura: extremidades fixas de acionamento conjunto para robôs cirúrgicos, robôs de manipulação de células e robôs biomiméticos em miniatura.
Óptica de precisão e fotônica: Mecanismos de ajuste de deslocamento de precisão dentro de máquinas de emenda de fibra óptica, interruptores ópticos e lasers ajustáveis. Embalagens de semicondutores e MEMS: Equipamentos de montagem de chips, plataformas de microposicionamento de máquinas de microdispensação.
Instrumentação de última geração: microscópios de sonda de varredura, mecanismos de ajuste de fenda de espectrômetro.

O suporte de parafuso de esfera da série AK de lado fixo é um marco na miniaturização de máquinas de precisão. Isso prova que, mesmo quando reduzido ao extremo, a busca por rigidez, precisão e confiabilidade não pode ser comprometida. Escolher a série AK significa que você está desafiando os limites de tamanho do design mecânico e injetando componentes "centrais" de nível profissional e altamente confiáveis em seus dispositivos em miniatura. Não é apenas uma base de suporte para parafusos esféricos em miniatura, mas também a chave para desbloquear o controle preciso do movimento no mundo microscópico.

_Parâmetros

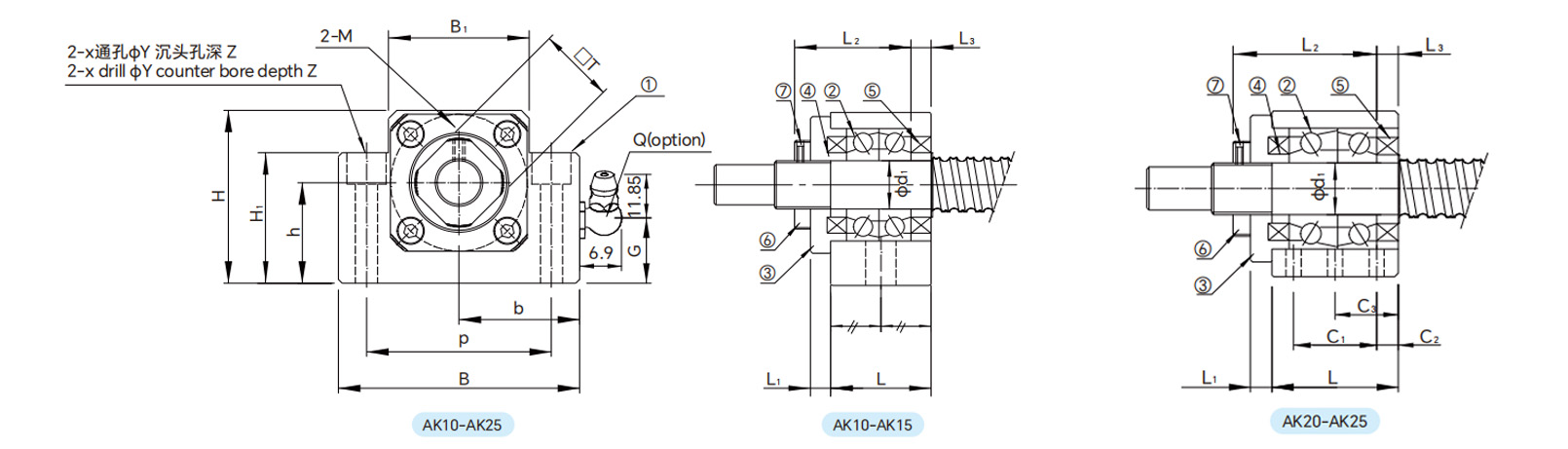

_Desenhos
