Suporte de parafuso de esfera da série EF lateral flutuante

Lar · Produtos · Suportes e acessórios para parafusos de esferas · Suporte de parafuso de esfera da série EF lateral flutuante

Suporte de parafuso de esfera da série EF lateral flutuante

O suporte de parafuso esférico lateral flutuante da série EF é um suporte de extremidade flutuante econômico e compacto. Ele herda a função padrão de uma extremidade flutuante – suportando cargas radiais e permitindo a expansão térmica axial do parafuso esférico –, mas seu design se concentra em combinar o tamanho e o custo da extremidade fixa EK. Ele fornece uma solução completa para aplicações com espaço e orçamento limitados sem sacrificar a confiabilidade.

Inquérito

ANTERIOR: Suporte de parafuso de esfera da série AK lateral fixo Próximo: Suporte de parafuso de esfera da série EK de lado fixo

Tecnologia

O suporte de parafuso esférico da série EF lateral flutuante é a opção "compacta e prática" na linha de produtos finais flutuantes, compartilhando a mesma filosofia de design da série EK, atendendo ao mercado sensível ao espaço e ao custo.

Características	Carcaça de rolamento de extremidade de suporte da série EF (extremidade flutuante)	Rolamento final de suporte da série BF padrão	Extremidade fixa correspondente (série EK)
Posicionamento central	Uma extremidade flutuante compacta e econômica, projetada com foco na funcionalidade principal e otimização dimensional.	Uma extremidade flutuante versátil e confiável com uma ampla gama de aplicações.	Extremidade fixa compacta e econômica.
Dimensões	Extremamente compacto, com dimensões gerais e tamanhos de flange normalmente entre os menores de sua classe.	Dimensões padrão para se adequar à instalação universal.	Design compacto, compatível com as dimensões EF.
Rolamentos internos	Utiliza rolamentos de esferas de ranhura profunda padrão, atendendo totalmente aos requisitos de suporte radial e flutuação axial.	Equipado com rolamentos de esferas de ranhura profunda padrão.	Possui rolamentos de contato angular de fileira única ou levemente pré-carregados.
Custo-efetividade	Excepcionalmente alto. Alcança controle de custos ideal e, ao mesmo tempo, garante funcionalidade de flutuação total.	Econômico e com excelente custo-benefício.	Extremamente alto.
Facilidade de instalação	Alto. Estrutura simples e peso leve facilitam a instalação em estruturas leves.	Alto desempenho.	Alto.
Compatibilidade do sistema	Projetado especificamente para parear com extremidades fixas compactas, como a série EK, garantindo dimensões coordenadas e custos equilibrados em ambas as extremidades do sistema	Projetado para ser combinado com extremidades fixas padrão, como a série BK.	Em pares com a extremidade flutuante compacta EF.

Principais Parâmetros Técnicos e Projeto
1. Design extremamente compacto:
O design da caixa é extremamente simplificado, removendo estruturas desnecessárias para garantir funcionalidade dentro do menor envelope possível.
O layout do furo de montagem do flange é compacto, permitindo a instalação em paredes laterais do equipamento muito estreitas ou placas de suporte.

2. Garantia de funcionalidade principal:
Ele utiliza internamente um rolamento de esferas de ranhura profunda padrão, cuja folga axial permite naturalmente que o eixo do parafuso esférico se expanda e contraia livremente, alcançando perfeitamente a compensação térmica.
O rolamento e o eixo usam um ajuste de folga, simplificando a instalação e evitando forças de restrição axial adicionais.

3. Padronização e Compatibilidade:
Equipado com vedações básicas contra poeira para atender aos requisitos gerais de proteção ambiental.
Sua série de tamanhos de furos internos é completamente compatível com a série EK, e o espaçamento e o formato dos furos do flange de montagem são frequentemente projetados para serem consistentes ou altamente coordenados com as mesmas especificações da série EK, tornando o processamento da base do equipamento mais simples e a aparência mais uniforme.

Aplicações
O par de suporte compacto composto pelas séries EF e EK é a combinação ideal para as seguintes aplicações:
Equipamentos de precisão de mesa: eixos X/Y/Z de máquinas CNC de mesa, pequenas máquinas de gravação a laser e impressoras 3D de alta precisão.
Dispositivos de ensino e experimentais: Plataformas de ensino de automação, módulos de movimento para instrumentos experimentais de física.
Automação industrial leve: pequenos módulos de linha de montagem, máquinas de teste de componentes eletrônicos e suporte de transmissão para máquinas de embalagem leve.
Qualquer projeto OEM que exija um sistema de suporte completo, mas limitado pelo espaço de instalação ou pelo controle geral dos custos da máquina.

O suporte de esfera flutuante lateral da série EF incorpora perfeitamente a filosofia de design de "simplicidade sem concessões" Por meio de uma otimização meticulosa de engenharia, ele condensa a funcionalidade da extremidade flutuante na menor e mais econômica forma física. Escolher a série EF significa que você não terá que pagar a mais por desempenho e espaço desnecessários. Junto com a extremidade fixa EK, ele fornece uma base de transmissão de alta precisão confiável, compacta e acessível para um grande número de equipamentos de automação de pequeno e médio porte, reduzindo significativamente a barreira de entrada para a tecnologia de movimento linear de precisão.

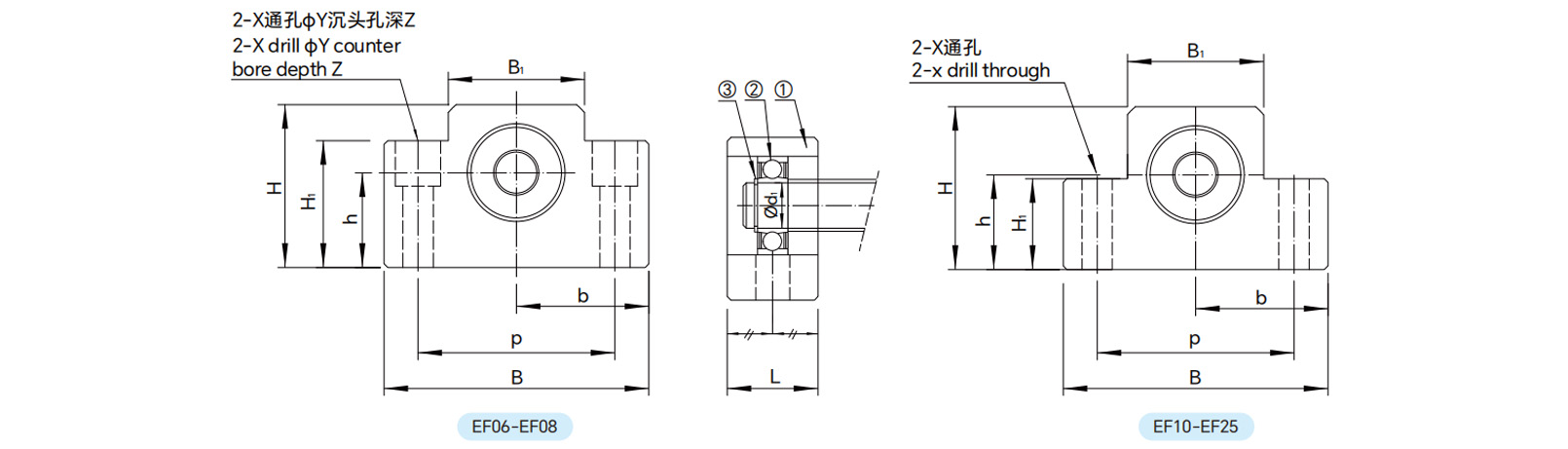

_Parâmetros

Modelo no.	Diâmetro do eixo d1	L	B	H	b ±0,02	h ±0,02	B1	H1	P	X	Y	Z	Rolamento	Usando anel de cãibra tipo C	Peso （kg）
EF06	6	12	42	25	21	13	18	20	30	5.5	9.5	11	606ZZ	S06	0.10
EF08	6	14	52	32	26	17	25	26	38	6.6	11	12	606ZZ	S06	0.12
EF10	8	20	70	43	35	25	36	24	52	9	-	-	608ZZ	S08	0.28
EF12	10	20	70	43	35	25	36	24	52	9	-	-	6000ZZ	S10	0.28

EF15	15	20	80	49	40	30	41	25	60	9	-	-	6002ZZ	S15	0.34
EF20	20	26	95	58	47.5	30	56	25	72	11	-	-	6204ZZ	S20	0.57
EF25	25	30	105	68	52.5	35	66	25	85	11	-	-	6205ZZ	S25	0.95
