Conteúdo detalhado de usinagem
Apesar das diferentes séries, o conteúdo da usinagem do núcleo gira em torno da interface de montagem da extremidade fixa:
Giro preciso do ressalto do eixo e da superfície de referência: Usinagem de uma superfície de posicionamento axial precisa para garantir contato completo com a face da extremidade do anel interno do rolamento.
Corte de roscas especificadas: Usinagem de roscas externas de alta precisão de acordo com as especificações de porcas correspondentes a FK/EK/AK (como diferentes tamanhos da série RN).
Fresamento de rasgos de chaveta ou usinagem de furos de travamento:
FK/EK: Normalmente fresando rasgos de chaveta padrão para engate com arruelas anti-afrouxamento.
AK: Pode fresar rasgos de chaveta em miniatura ou furar e rosquear furos de parafusos em locais específicos.
Chanfradura e rebarbação de alta precisão: especialmente para as séries FK e AK, o tratamento de borda perfeito é crucial para proteger rolamentos de precisão e garantir uma instalação suave.
Aplicações de serviço
Usinagem de extremidades de eixos de esferas e parafusos FK: atende à fabricação e manutenção de máquinas-ferramentas CNC de ponta, equipamentos de fabricação de semicondutores e plataformas de medição de precisão.
Usinagem de extremidades de eixos de esferas e parafusos EK: atende à integração de máquinas CNC de mesa, módulos de automação leve e instrumentos educacionais e de pesquisa.
Usinagem de extremidades de eixos de parafusos esféricos AK: atende à pesquisa, desenvolvimento e produção de robôs em miniatura, dispositivos ópticos de precisão, equipamentos de cateter médico e instrumentos de última geração.
O serviço de usinagem de extremidade fixa FK/EK/AK é um hub técnico que transforma componentes padronizados em soluções personalizadas. Ela entende profundamente a filosofia de design de diferentes séries de produtos e a implementa por meio de usinagem de precisão. Escolher este serviço significa que você não está apenas comprando peças, mas também obtendo uma experiência de montagem de alto desempenho que corresponde ao posicionamento do produto. Seja a busca pela precisão máxima na série FK, o foco na relação custo-benefício na série EK ou o desafio das limitações de tamanho na série AK, os serviços profissionais de usinagem são um passo crucial para garantir a realização perfeita de suas intenções de design.
Parâmetros
| Modelo no. | Suporte de eixo
OD | Suporte de eixo OD | | Rosca de parafuso métrica | Virola
Comprimento |
| FK | EK | AK | d | D | B | E | F | M | S | C |
| FK05 | EK05 | - | 8 | 5 | -0,005
-0,012 | 4 | 25 | 6 | M5×0,5 | 7 | 3.5 |
| FK06 | EK06 | - | 8 | 6 | -0,005
-0,012 | 4 | 28 | 8 | M6×0,75 | 8 | 5 |
| FK08 | EK08 | - | 10/12 | 8 | -0,005
-0,012 | 6 | 32 | 9 | M8×1 | 10 | 5.5 |
| FK10 | EK10 | AK10 | 14/12/15 | 10 | -0,006
-0,014 | 8 | 36 | 15 | M10×1 | 11 | 5.5 |
| FK12 | EK12 | AK12 | 14/15/16 | 12 | -0,006
-0,014 | 10 | 36 | 15 | M12×1 | 11 | 5.5 |
| FK15 | EK15 | AK15 | 18/20 | 15 | -0,008
-0,015 | 12 | 47 | 20 | M15×1 | 13 | 10 |
| FK17 | - | - | 20/25 | 17 | -0,008
-0,015 | 15 | 58 | 23 | M17×1 | 15 | 10 |
| FK20 | EK20 | AK20 | 25/28/30 | 20 | -0,008
-0,017 | 17 | 62 | 25 | M20×1 | 17 | 11 |
| FK25 | - | - | 30/32/36 | 25 | -0,008
-0,017 | 20 | 76 | 30 | M25×1,5 | 20 | 15 |
| FK30 | - | - | 36/40 | 30 | -0,008
-0,017 | 25 | 72 | 38 | M30×1,5 | 25 | 9 |

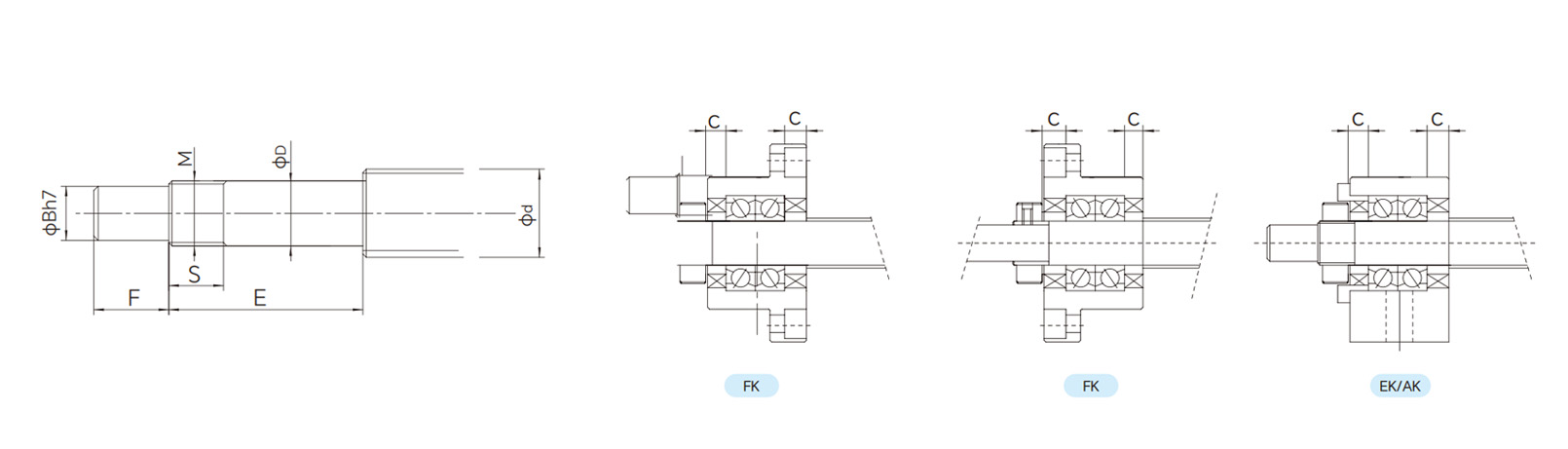

Desenhos
