Usinagem de extremidade de parafuso de esfera FF/EF/BF/AF lateral flutuante

Princípios básicos de usinagem e garantias técnicas
Toda usinagem de extremidade de suporte gira em torno de um princípio mecânico central: fornecer um espaço flutuante axial preciso e irrestrito para a expansão térmica do eixo do parafuso esférico, ao mesmo tempo em que fornece suporte radial estável.

1. Projeto de ajuste: O munhão usinado e o furo interno do alojamento de suporte usam um ajuste de folga (por exemplo, H7/h6), garantindo que o eixo do parafuso esférico seja suportado enquanto permite que ele deslize livremente na direção axial.
2. Controle de comprimento: durante a usinagem, o comprimento da extremidade do eixo é calculado com precisão e reservado para ser ligeiramente menor (geralmente 0,5-2 mm) do que a largura interna da carcaça de suporte. Este é o espaço crítico de segurança para expansão térmica.
3. Projeto de limite: Ao usinar ranhuras, degraus ou roscas de anel de retenção e instalar anéis de retenção ou porcas de segurança, evitamos que o rolamento se desaloje sob força axial acidental, sem restringir a expansão interna do eixo do parafuso de esferas quando aquecido.
4. Processo e inspeção: processos de torneamento e retificação de precisão CNC são usados para garantir precisão dimensional e qualidade de superfície. Instrumentos de medição de precisão (micrômetros, projetores) são usados para inspeção de 100% ou amostragem rigorosa do diâmetro do eixo, comprimento, profundidade da ranhura, etc.

Valor sinérgico com usinagem de extremidade fixa (BK BF / FK FF / EK EF / AK AF)
Recomendamos fortemente serviços combinados de usinagem para as extremidades fixa e de suporte. O valor sinérgico excede em muito o da usinagem separada:

Precisão unificada: ambas as extremidades são concluídas em uma única configuração ou sob o mesmo padrão de processo, garantindo a coaxialidade das duas extremidades do eixo e reduzindo significativamente o estresse adicional e o ruído operacional após a instalação.

Maior eficiência: os clientes precisam fornecer apenas um parafuso esférico e os modelos de ambas as extremidades para receber um conjunto completo de componentes prontos para instalação, eliminando o incômodo de aquisição, medição e coordenação separadas. Garantia de desempenho: a usinagem profissional garante que ambas as extremidades do parafuso de esferas estejam em seu estado de projeto ideal, liberando totalmente o desempenho combinado do rolamento de suporte e do parafuso de esferas, eliminando falhas prematuras causadas por mau ajuste.

A importância de escolher serviços de usinagem de extremidade de suporte
A usinagem final de suporte é um serviço "invisível" frequentemente esquecido, mas crucial. Uma extremidade de suporte não usinada ou mal usinada pode fazer com que o parafuso esférico não tenha onde se expandir quando aquecido, resultando em ruído e maior desgaste em casos leves, e flexão do parafuso esférico, danos ao rolamento e sobrecarga do motor em casos graves.

Nosso serviço transforma esse ponto de risco em uma garantia de confiabilidade. Seja a extremidade FF ultraprecisa ou a extremidade AF usada em equipamentos em miniatura, usamos processos profissionais para concretizar sua intenção de design. Escolher nossa usinagem final de suporte é como comprar um "seguro de gerenciamento térmico" para seu equipamento de longo curso e alta dinâmica – um investimento inteligente para alcançar uma operação estável e sem manutenção a longo prazo.

Observação: para garantir zero erros de usinagem, forneça o modelo do parafuso de esferas, o comprimento total e os modelos específicos de rolamentos de extremidade fixa e de extremidade de suporte (por exemplo, SFU1605, L=1000 mm, com extremidade fixa BK12 e extremidade de suporte BF12) ao fazer uma consulta ou fazer um pedido.

_Parâmetros

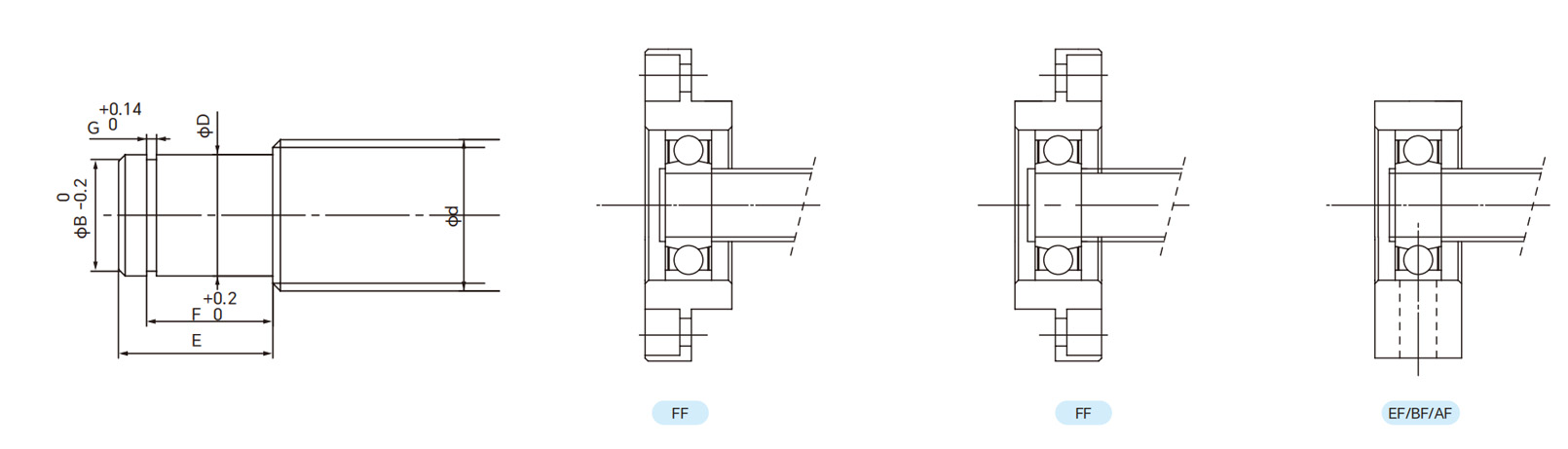

_Desenhos
