Suporte de parafuso de esfera da série FK de lado fixo

Principais Parâmetros Técnicos e Projeto
Design de melhoria de desempenho:
Conjunto de rolamento de precisão: O núcleo normalmente usa duas fileiras de rolamentos de esferas de contato angular de ultraprecisão (arranjo DB costas com costas), com um ângulo de contato potencialmente maior (como 40° ou 45°) para fornecer maior rigidez axial.
Usinagem de precisão integrada: a carcaça adota um design integrado, com o furo interno, a face final e a superfície de montagem do rolamento processados com usinagem de configuração única de alta precisão, garantindo coaxialidade e perpendicularidade extremamente altas, reduzindo erros do sistema.
Vedação aprimorada: a estrutura de vedação integrada multicamadas ou em labirinto evita efetivamente a intrusão de refrigerante, lascas finas e poeira, adaptando-se a ambientes internos mais adversos da máquina-ferramenta.
Precisão e compatibilidade: A precisão do desvio axial do parafuso de esferas geralmente é controlada de forma mais rigorosa do que a série BK. Embora o desempenho seja maior, sua interface de montagem (espaçamento dos furos do flange, dimensões de acoplamento das extremidades do eixo) geralmente é compatível com as mesmas especificações da série BK/BF, facilitando atualizações de equipamentos.
Forma de montagem: Ele também usa um tipo de flange quadrada, mas a espessura e o formato do flange podem ser mais otimizados para obter uma montagem estável em um espaço compacto.

Aplicações
A série FK é a escolha ideal para equipamentos de última geração que exigem desempenho e confiabilidade máximos. As aplicações típicas incluem:
Máquinas-ferramentas de ultraprecisão: retificadoras CNC de alta precisão, mandriladoras coordenadas e alimentação de fuso ou eixos lineares críticos de centros de usinagem de ponta.
Fabricação de semicondutores e painéis: bancadas de máquinas de litografia, máquinas de colagem de precisão e suporte de transmissão para equipamentos de evaporação de OLED.
Medição e inspeção de precisão: máquinas de medição de coordenadas de ultra-alta precisão, testadores de redondeza e plataformas de inspeção óptica. Sistema de acionamento direto de alta velocidade e alta precisão: usado em conjunto com motores lineares, serve como um ponto de referência fixo de alta rigidez e alta resposta.

O suporte de parafuso esférico da série FK de lado fixo representa o nível avançado de tecnologia de rolamento de suporte. Ele não apenas cumpre a função básica de "suporte", mas também é projetado para maximizar a precisão e o potencial de desempenho do parafuso esférico. Escolher a série FK significa equipar seu equipamento de primeira linha com um "coração de movimento" robusto, preciso e confiável, um elemento crucial na construção de vantagens competitivas essenciais, especialmente para setores onde a precisão do processamento, o rendimento da produção e o tempo de atividade do equipamento são essenciais.

_Parâmetros

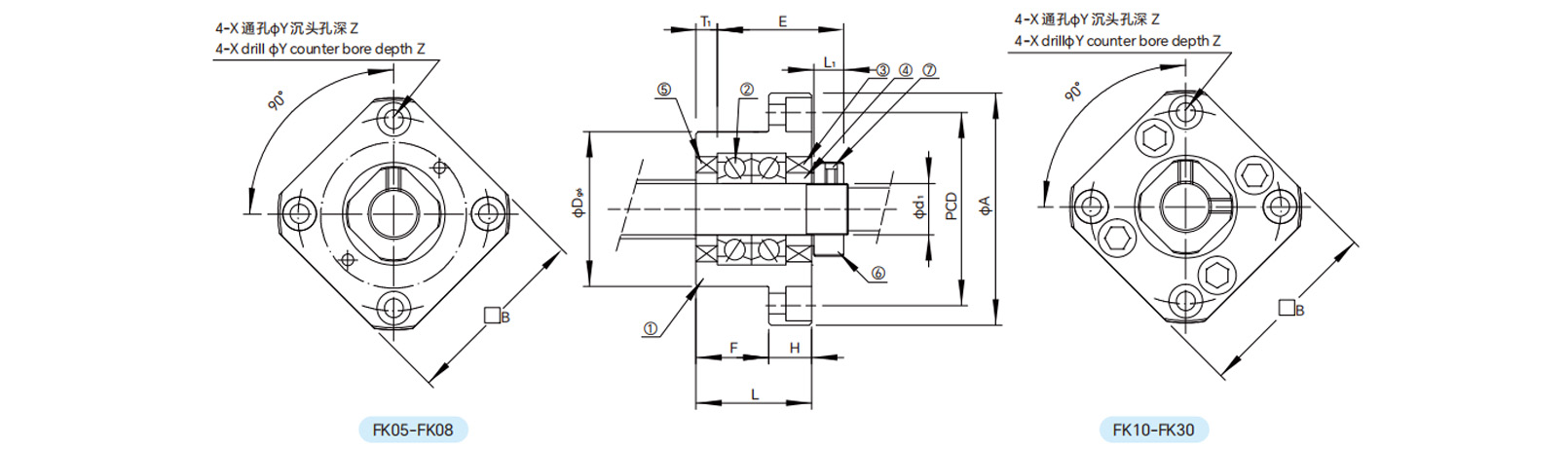

_Desenhos
