Suporte de parafuso de esfera lateral flutuante da série BF

Lar · Produtos · Suportes e acessórios para parafusos de esferas · Suporte de parafuso de esfera lateral flutuante da série BF
Suporte de parafuso de esfera lateral flutuante da série BF

Suporte de parafuso de esfera lateral flutuante da série BF

A série BF é uma unidade de rolamento de suporte de extremidade flutuante unificada para parafusos esféricos. Seu design central permite que o anel interno do rolamento flutue axialmente em relação ao anel externo. Sua principal função é dar suporte ao eixo do parafuso de esferas, suportar cargas radiais e compensar a expansão térmica do parafuso de esferas causada pelo aumento de temperatura, evitando deformações, ruídos ou até mesmo travamentos do sistema devido ao estresse térmico. É um componente essencial para garantir a operação suave de sistemas de parafusos de esferas de longo curso e alta velocidade.

Tecnologia

O valor central do suporte de parafuso esférico da série BF lateral flutuante reside no equilíbrio perfeito de "suporte rígido" e "compensação flexível" Ele complementa a extremidade fixa (série BK) para formar um sistema de suporte completo e confiável.

Dimensões Características Carcaça de rolamento de extremidade de suporte da série BF (extremidade flutuante) Suporte de extremidade fixa (série BK)
Funções principais Suporte auxiliar e extremidade de compensação térmica: Fornece suporte radial e permite movimento livre axial para acomodar a expansão térmica. Referência do sistema e extremidade de suporte de carga: suporta cargas bidirecionais e fornece posicionamento rígido axial.
Rolamentos internos Rolamentos de esferas de sulco profundo, projetados principalmente para suportar forças radiais, sem travamento axial. Pares de rolamentos de esferas de contato angular, pré-carregados para suportar cargas bidirecionais.
Posicionamento Axial Não localizador, permitindo livre circulação. O anel interno do rolamento é encaixado no eixo do parafuso de avanço com um ajuste de folga ou fixado por um anel de retenção elástico, permitindo o deslizamento axial. Rigidamente posicionado e travado, sem movimento axial.
Características de suporte de carga Projetado principalmente para suportar cargas radiais, praticamente sem capacidade de carga axial. Alta capacidade, suportando forças axiais e radiais bidirecionais.
Função do sistema Elimina o estresse térmico e evita flexão ou carga anormal causada pela expansão térmica em parafusos de avanço de longo curso. Fornece uma referência rígida para o sistema, transmitindo torque e empuxo.

Principais Parâmetros Técnicos e Projeto
Configuração do rolamento: Normalmente usa um rolamento de esferas de ranhura profunda de linha única. A folga axial deste rolamento permite que o eixo do parafuso esférico se mova livremente quando aquecido e alongado, evitando pré-carga axial prejudicial.
Vedação e lubrificação: semelhante à extremidade fixa, ele vem com vedações de contato e é pré-preenchido com graxa, proporcionando manutenção sem necessidade de manutenção ou por longo período.
Interface de montagem: O ajuste do furo interno com o eixo do parafuso esférico é geralmente um ajuste de folga (como tolerância H7), garantindo suporte radial e movimento axial desobstruído.
Precisão e compatibilidade: A precisão do rolamento é suficiente para a maioria das aplicações industriais (geralmente grau P6 ou P5). É totalmente compatível com diâmetros de eixo de parafuso esférico métricos padrão, e o espaçamento dos furos e as dimensões de seu flange de montagem são frequentemente consistentes com as mesmas especificações da série BK, facilitando o projeto simétrico e a usinagem na base do equipamento.
Método de montagem: Também utiliza uma montagem de flange quadrada, que é simples de instalar e estruturalmente estável.

Aplicações
A série BF é um componente padrão para todos os equipamentos de curso longo, alta velocidade ou com grandes diferenças de temperatura operacional que usam parafusos esféricos, especialmente adequados para:
Máquinas-ferramentas CNC de longo curso: eixos X/Y/Z de grandes fresadoras de pórtico e centros de usinagem.
Equipamentos de automação de alta velocidade: Robôs de manuseio de alta velocidade, empilhadores e eixos de elevação em armazéns automatizados.
Equipamentos de medição de precisão: Máquinas de medição de coordenadas de grande formato, scanners a laser.
Qualquer sistema de acionamento por parafuso esférico com curso superior a 1 metro ou operando em alta velocidade com aumento significativo de temperatura. O suporte de parafuso esférico da série BF lateral flutuante é uma "unidade inteligente e flexível" no design do sistema de parafuso esférico.  Embora aparentemente insignificante, é crucial para alcançar longa vida útil, alta confiabilidade e operação do sistema sem problemas. Escolher a série BF significa que você tem um profundo conhecimento e abordou adequadamente os problemas de gerenciamento térmico em máquinas de precisão, fornecendo garantia vital para a operação estável do equipamento a longo prazo. Juntamente com a extremidade fixa rígida BK, eles se complementam, formando a base perfeita para o movimento linear.

Parâmetros

Modelo no. Eixo
Diâmetro d1
L B H b
±0,02
h
±0,02
B1 H1 E P d2 X Y Z Rolamento Usando anel de cãibra tipo C Peso
(kg)
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5 608ZZ S08 0.26
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5 6000ZZ S10 0.3
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5 6002ZZ S15 0.34
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5 6203ZZ S17 0.68
BF20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5 6004ZZ S08 0.68
BF25 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11 6205ZZ S25 1.34
BF30 30 32 128 89 64 51 76 78 33 102 11 14 20 13 6206ZZ S30 1.84
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13 6207ZZ S35 2.12
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5 6208ZZ S40 3.14
BF50 50 40 170 130 85 70 106 95 40 138 14 18 26 18 6210ZZ S50 4.13
BF50-1 50 45 180 120 90 65 110 100 - 150 - 18 26 18 6210ZZ S50 4.13
BF60 60 45 190 130 95 70 120 105 - 155 - 18 26 18 6212ZZ S60 7.66

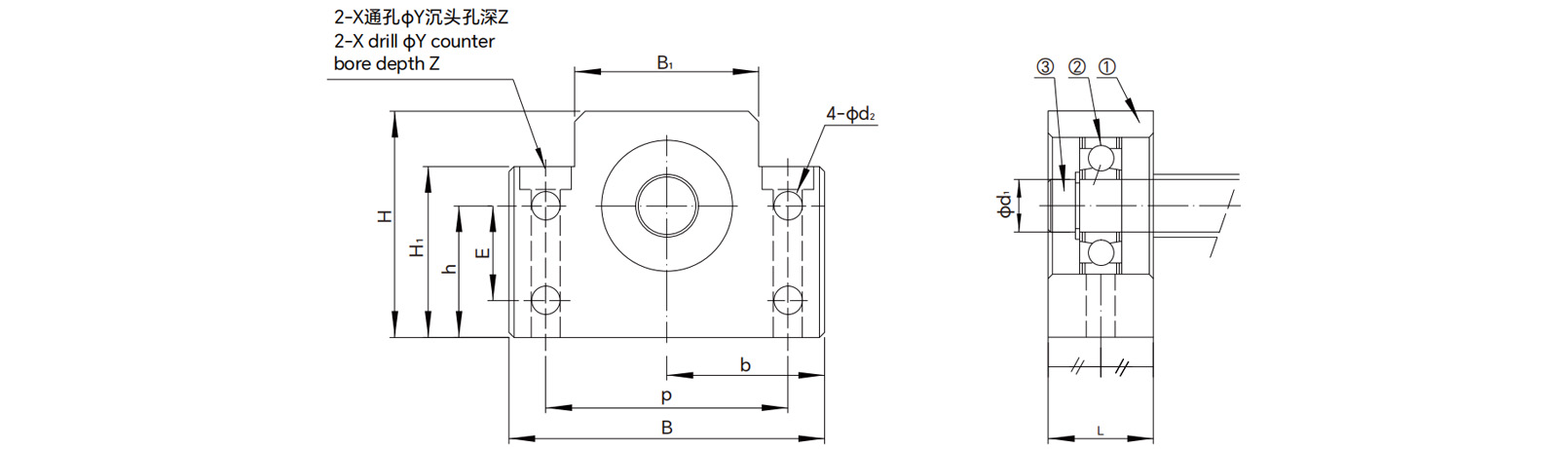

Desenhos

Modelo no. Nome da peça Qtd
1 Habitação 1
2 Rolamento 1 conjunto
3 Anel de pressão 1
