Suporte de parafuso de esfera da série BK de lado fixo

Lar · Produtos · Suportes e acessórios para parafusos de esferas · Suporte de parafuso de esfera da série BK de lado fixo
  • Suporte de parafuso de esfera da série BK de lado fixo
Suporte de parafuso de esfera da série BK de lado fixo

Suporte de parafuso de esfera da série BK de lado fixo

A série BK é um suporte de parafuso esférico de lado fixo unificado com rolamentos de contato angular. Ele normalmente apresenta um par pré-montado de rolamentos de esferas de contato angular configurados costas com costas ou frente a frente, pré-carregados para suportar cargas bidirecionais (axiais e radiais) simultaneamente, posicionando com precisão e travando com segurança o eixo do parafuso esférico. Como extremidade de referência absoluta de todo o sistema de parafuso esférico, determina diretamente a precisão e rigidez da transmissão do sistema.

Inquérito
ANTERIOR: Suporte de parafuso de esfera lateral flutuante da série BF Próximo: Sem próximo artigo

Tecnologia

O valor central do suporte de parafuso esférico da série BK de lado fixo reside em sua combinação de alta rigidez, alta precisão e facilidade de instalação. Como extremidade fixa, ele funciona em conjunto com a extremidade flutuante (como a série BF) para formar um sistema estável.

Características Suporte de extremidade fixa da série BK Carcaças de suporte de extremidade flutuante (por exemplo Série BF/FF)
Funções principais Extremidade de referência do sistema: Suporta forças axiais e radiais bidirecionais, proporcionando posicionamento axial e travamento. Extremidade de suporte: Suporta principalmente forças radiais e permite expansão térmica axial.
Rolamentos internos Par de rolamentos de esferas de contato angular, pré-carregados para fornecer alta rigidez. Rolamentos de esferas de sulco profundo ou rolamentos de rolos cilíndricos, com flutuação axial.
Posicionamento Axial Posicionamento rígido: o anel interno do rolamento é travado no ressalto do parafuso de avanço por meio de uma porca de travamento, eliminando a folga axial. Não localizado; o rolamento pode se mover axialmente dentro do alojamento para compensar a expansão térmica.
Características de suporte de carga Alta capacidade de carga: capaz de suportar cargas pesadas, alto torque e cargas combinadas complexas. Mais alto (radial), mas quase não suporta forças axiais.
Requisitos de instalação Requisitos de concentricidade extremamente altos; a precisão da instalação afeta diretamente o desempenho operacional de todo o sistema de parafuso de avanço. Requisitos de alinhamento relativamente baixos; desempenha principalmente uma função de suporte.

Principais Parâmetros Técnicos e Projeto
Estrutura principal:
Configuração do rolamento: A configuração padrão é de duas fileiras de rolamentos de esferas de contato angular (ângulo de contato 40°, configuração DB costas com costas), proporcionando rigidez ideal do momento de tombamento e rigidez axial.
Vedação e lubrificação: Equipado com vedações de contato para evitar a entrada de contaminantes externos e manter a graxa interna. A graxa de alto desempenho é pré-preenchida na fábrica.
Mecanismo de travamento: A extremidade do eixo do parafuso esférico é travada com segurança no anel interno do rolamento usando uma porca de travamento correspondente (como a série RN) e uma arruela anti-afrouxamento, conseguindo uma transmissão de torque sem deslizamento.
Precisão e compatibilidade: os rolamentos geralmente são de grau de precisão P5 ou superior, garantindo alta precisão rotacional da própria unidade de suporte.
Totalmente compatível com dimensões de usinagem de extremidade de eixo de parafuso esférico métrico padrão (como ressaltos e roscas usinadas de acordo com os padrões JIS), permitindo instalação padronizada e sem problemas.
Forma de montagem: Normalmente fornece uma montagem de flange quadrada, com vários orifícios de parafuso distribuídos uniformemente no flange para montagem segura na parede lateral ou base do equipamento.

Aplicações
A série BK é uma unidade básica essencial para todos os equipamentos de alta precisão e alta rigidez que utilizam parafusos esféricos e é amplamente utilizada em:
Máquinas-ferramentas CNC: Acionam extremidades de vários eixos lineares em centros de usinagem, tornos, fresadoras, etc.
Equipamentos de automação de precisão: máquinas de corte a laser, máquinas de moldagem por injeção, robô de sétimo eixo, plataformas de posicionamento de alta precisão.
Equipamentos semicondutores e de teste: máquinas de fotolitografia, máquinas de coleta e colocação, máquinas de medição de coordenadas. Qualquer cenário que exija a conversão precisa do torque do servo motor rotativo em movimento linear estável.

O suporte de parafuso esférico da série BK de lado fixo é muito mais do que apenas um simples "carcaça de rolamento" É a base do sistema de acionamento por parafuso de esferas, fornecendo uma base rígida e um ponto de partida preciso para todo o sistema de movimento. Escolher um suporte da série BK de alta qualidade estabelece a base mais sólida para a precisão de posicionamento, repetibilidade e estabilidade operacional de longo prazo do seu equipamento. Representa um compromisso fundamental com confiabilidade e desempenho.

Parâmetros

Modelo no. Eixo
Diâmetro d1 		L L1 L2 L3 B H b
±0,02 		h
±0,02 		B1 H1 E P C1 C2 d2 X Y Z M T Rolamento Peso
（kg）
BK10 10 25 5 29 5 60 39 30 22 34 32.5 15 46 13 6 5.5 6.6 10.8 5 M3 16 6000/7000ZZ 0.36
BK12 12 25 5 29 5 60 43 30 25 34 32.5 18 46 13 6 5.5 6.6 10.8 1.5 M4 19 6001/7001ZZ 0.4
BK15 15 27 6 32 6 70 48 35 28 40 38 18 54 15 6 5.5 6.6 11 6.5 M4 22 6002/7002ZZ 0.46
BK17 17 35 9 44 7 86 64 43 39 50 55 28 68 19 8 6.6 9 14 8.5 M4 24 6203/7203ZZ 1.22
BK20 20 35 8 43 8 88 60 44 34 52 50 22 70 19 8 6.6 9 14 8.5 M4 30 6004/7004ZZ 1.22
BK25 25 42 12 54 9 106 80 53 48 64 70 33 85 22 10 9 11 17.5 11 M6 35 6205/7205ZZ 2.22
BK30 30 45 14 61 9 128 89 64 51 76 78 33 102 23 11 11 14 20 13 M6 40 6206/7206ZZ 3.18
BK35 35 50 14 67 12 140 96 70 52 88 79 35 114 26 12 11 14 20 13 M6 50 6207/7207ZZ 4.12
BK40 40 61 18 76 15 160 110 80 60 100 90 37 130 33 14 14 18 26 17.5 M6 50 6208/7208ZZ 6.5
BK50 50 70 23 93 25 170 130 85 70 106 95 40 138 42 14 14 18 26 18 M8 60 6210/7210ZZ 9.16
BK50-1 50 65 15 93 18 180 120 90 65 110 100 - 150 37 14 14 18 26 18 M8 60 6210/7210ZZ 9.16
BK60 60 65 15 - 15 190 130 95 70 120 105 - 155 33 - - 18 26 18 M8 70 6212/7212ZZ 12

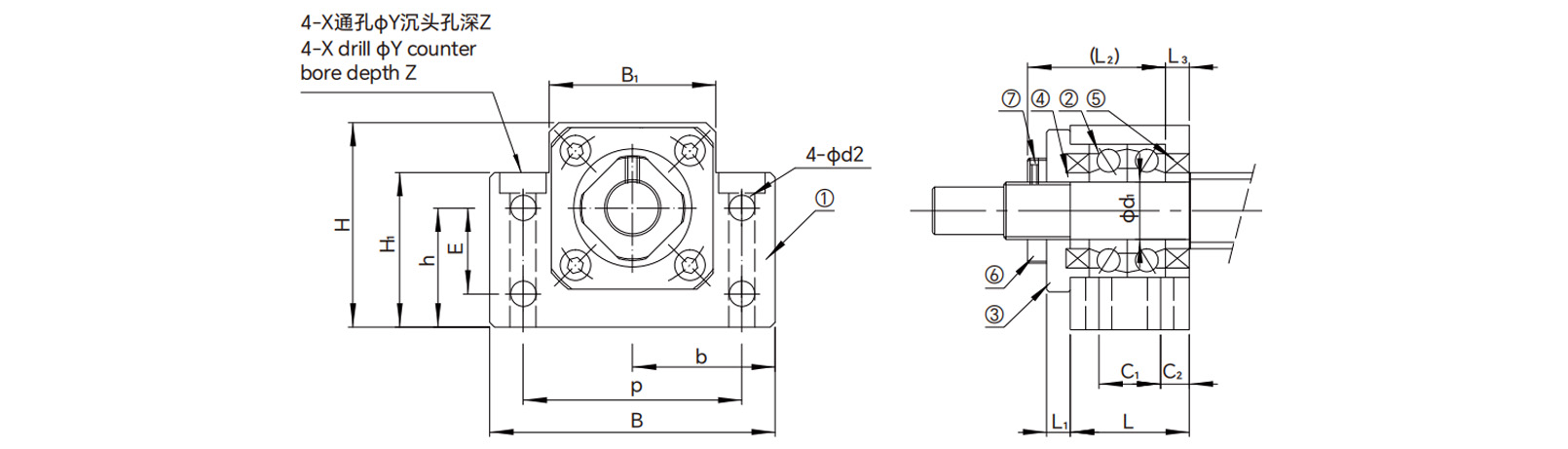

Desenhos

Modelo no. Nome da peça Qtd
1 Habitação 1
2 Rolamento 1 conjunto
3 Tampa de retenção 1
4 Colarinho 2
5 Selo 1(2)
6 Porca de bloqueio 1
7 Cabeça de soquete hexagonal
Setscrew (com peça definida) 		2
