Suporte de parafuso de esfera lateral flutuante da série FF

Lar · Produtos · Suportes e acessórios para parafusos de esferas · Suporte de parafuso de esfera lateral flutuante da série FF

Suporte de parafuso de esfera lateral flutuante da série FF

A série FF é um suporte de parafuso esférico de extremidade flutuante de alto desempenho. Com base na série BF padrão, ele utiliza rolamentos de maior precisão, vedação superior e processos de usinagem mais precisos para fornecer um suporte flutuante mais estável e limpo para sistemas de parafusos esféricos emparelhados com extremidades fixas de alta rigidez, como a série FK. Ao mesmo tempo em que permite a expansão e contração axial livre do parafuso de esferas, ele minimiza o desvio radial e o impacto da contaminação externa, tornando-o um componente essencial para garantir a operação estável e de alta precisão de equipamentos de ponta com longas distâncias de deslocamento.

Inquérito

ANTERIOR: Suporte de parafuso de esfera da série EK de lado fixo Próximo: Suporte de parafuso de esfera da série FK de lado fixo

Tecnologia

O posicionamento central do suporte de parafuso esférico da série FF lateral flutuante é "o parceiro flutuante perfeito em sistemas de alta precisão" Ele atende a diferentes níveis de requisitos de sistema em comparação com a série BF, e seu emparelhamento com a série FK é semelhante à combinação de BK e BF, mas com um nível geral de desempenho mais alto.

Características	Montagem de extremidade de suporte da série FF (extremidade flutuante)	Rolamento final de suporte da série BF padrão	Extremidade fixa correspondente (série FK)
Posicionamento central	Uma extremidade flutuante de precisão para sistemas de alta precisão, projetada para garantir baixo escoamento e alta limpeza.	Uma extremidade flutuante confiável para sistemas de uso geral, atendendo aos requisitos básicos de compensação térmica.	Extremidade de referência rígida para sistemas de alta precisão
Rolamentos internos	Normalmente utiliza rolamentos de esferas de ranhura profunda de maior grau de precisão (como P5) para garantir baixo ruído operacional e folga radial mínima.	Rolamentos de esferas de ranhura profunda de precisão padrão.	Conjuntos de rolamentos de contato angular de ultraprecisão.
Desempenho de vedação	Geralmente superior. Pode incorporar múltiplas vedações do mesmo grau que a série FK, bloqueando efetivamente a névoa de refrigerante e o limbo ultrafino comumente encontrados em ambientes de usinagem de precisão.	Selos de contato padrão.	Selos múltiplos de alta eficiência.
Precisão de fabricação	Mais alto. O controle de tolerâncias geométricas, como coaxialidade e perpendicularidade de face na usinagem da carcaça, é mais rigoroso, resultando em erro adicional mínimo introduzido no parafuso de avanço após a instalação.	Atende aos requisitos de precisão de uso geral.	Usinagem de ultra-alta precisão.
Compatibilidade do sistema	Projetado especificamente para ser emparelhado com unidades fixas de alto desempenho, como a série FK, garantindo que a precisão e a confiabilidade em ambas as extremidades do sistema permaneçam no mesmo nível alto.	Projetado para ser combinado com extremidades fixas padrão, como a série BK.	Emparelha com a extremidade flutuante de alto desempenho FF.
Aplicações	Aplicações de ponta, como máquinas-ferramentas de ultraprecisão, equipamentos semicondutores e instrumentos de medição.	Adequado para máquinas-ferramentas CNC de uso geral, equipamentos automatizados e outras aplicações industriais.	Mesmas aplicações da série FF.

Principais Parâmetros Técnicos e Projeto
Destaques de design de alto desempenho:
Controle preciso de flutuação: embora o movimento axial seja permitido, a folga radial de seus rolamentos internos é rigorosamente controlada, e rolamentos de folga pré-carregados ou especiais podem ser usados para obter o melhor equilíbrio entre "flutuação" e "rigidez de suporte"
Projeto compatível com sala limpa: O sistema de vedação não é apenas à prova de poeira, mas também pode considerar características de baixa volatilidade e resistência química para atender aos requisitos de ambiente limpo de semicondutores ou equipamentos médicos.
Estabilidade térmica: A seleção de materiais e o projeto estrutural consideram totalmente a estabilidade térmica, garantindo que sua própria deformação seja mínima durante o aumento da temperatura do equipamento e não gere forças de restrição adicionais no parafuso esférico.
Precisão e compatibilidade:
As tolerâncias geométricas da sua superfície de montagem (tais como planicidade e perpendicularidade ao furo interno) são superiores às da série BF.
O espaçamento dos furos de montagem e as dimensões do flange são geralmente exatamente os mesmos da série FK correspondente, alcançando perfeita correspondência e intercambiabilidade.

Aplicações
A série FF e a série FK "combinação forte" são a solução de suporte padrão para as seguintes aplicações:
Ferramentas de usinagem de ultraprecisão: eixos de longo curso de retificadoras CNC de alta precisão, máquinas de EDM de fio e máquinas de EDM de superfície espelhada.
Fabricação de semicondutores e painéis: sistemas de acionamento de estágios de wafer ou máscara de silício para máquinas de litografia e plataformas móveis para equipamentos de teste de precisão.
Equipamentos de medição de última geração: suporte de plataforma para máquinas de medição de coordenadas de nível metrológico e interferômetros a laser. Sistemas ópticos de precisão: Plataformas de calibração terrestre para telescópios espaciais e sistemas de transmissão para mecanismos de ajuste de lentes de fotolitografia.

O suporte de parafuso esférico da série FF lateral flutuante representa uma evolução profunda da tecnologia de extremidade flutuante para aplicações de ultraprecisão. Ele aborda não apenas a questão de "permitir a expansão térmica", mas, mais importante, o desafio de "como alcançar a compensação térmica com impacto negativo praticamente zero" Juntamente com a extremidade fixa FK, forma uma solução de suporte completa e de alto desempenho, sem quaisquer deficiências, proporcionando uma base sólida e inteligente para o desempenho final do equipamento.

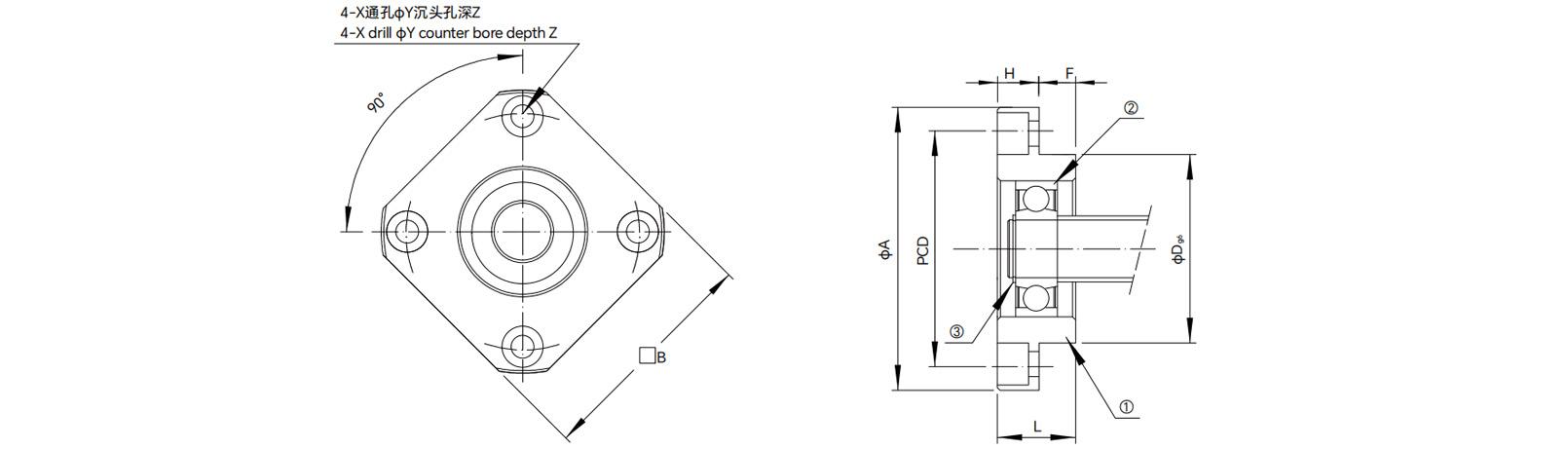

_Parâmetros

Modelo no.	Eixo Diâmetro d1	L	H	F	Dg6		Um	PDC	B	X	Y	Z	Rolamento	Usando anel de cãibra tipo C	Peso （kg）
FF06	6	10	6	4	22	-0,007 -0,02	36	28	28	3.4	6.5	4	606ZZ	S06	0.03
FF10	8	12	7	5	28	-0,007 -0,02	43	35	35	3.4	6.5	4	608ZZ	S08	0.05
FF12	10	15	7	8	34	-0,009 -0,025	52	42	42	4.5	8	4	6000ZZ	S10	0.09
FF15	15	17	9	8	40	-0,009 -0,025	63	50	52	5.5	9.5	5.5	6002ZZ	S15	0.16
FF17	17	20	11	9	50	-0,009 -0,025	77	62	61	6.6	11	6.5	6203ZZ	S17	0.29
FF20	20	20	11	9	57	-0,010 -0,029	85	70	68	6.6	11	6.5	6004ZZ	S20	0.38
FF25	25	24	14	10	63	-0,010 -0,029	98	80	79	9	14	8.5	6205ZZ	S25	0.56
FF30	30	27	18	9	75	-0,010 -0,029	117	95	93	11	17.5	11	6206ZZ	S30	0.94
FF40	40	33	21	12	95	-0,012 -0,034	142	120	106	11	17.5	11	6208ZZ	S40	1.45
